概述
时控模块可以广泛应用于酒店、场馆、火车站、停车场、机场、商业大楼、餐厅等照明场景。时控模块集成时间控制、光照控制、消防联动功能,可以根据照明场合,灵活配置功能。配备液晶屏幕,支持本地按键控制,人机交互性好。支持网关通信,可通过上位机、手机app实现远程控制和配置场景一键配置。
产品功能
具有一键总开/消防联动功能
数码管配置,简约轻量
场景一键配置
内置网关模块,灵活可拓展
技术指标
|
工作电源 |
AC 220V |
|
回路输出 |
4,6,8,10,12路 |
|
安装方式 |
导轨安装 |
|
通讯方式 |
RS485通讯总线 |
|
工作温度 |
-30℃-70℃ |

|

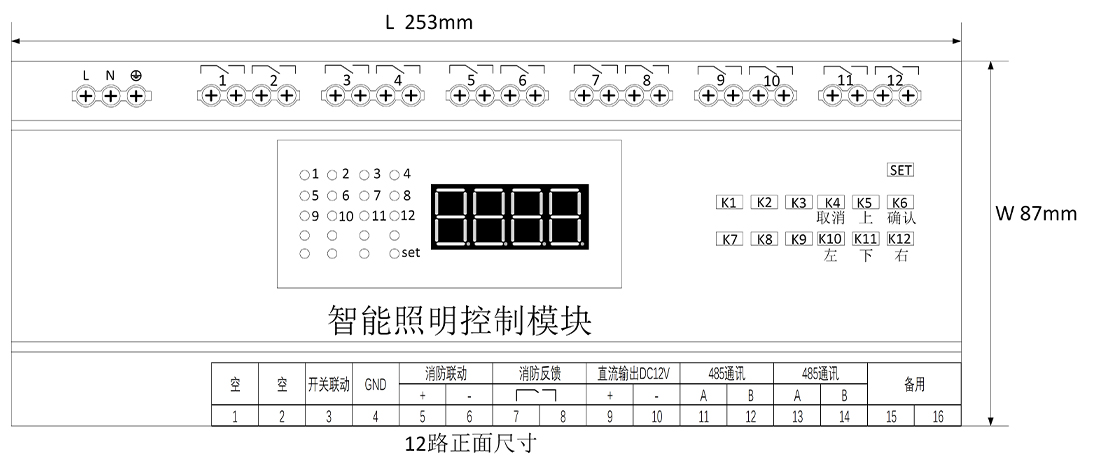

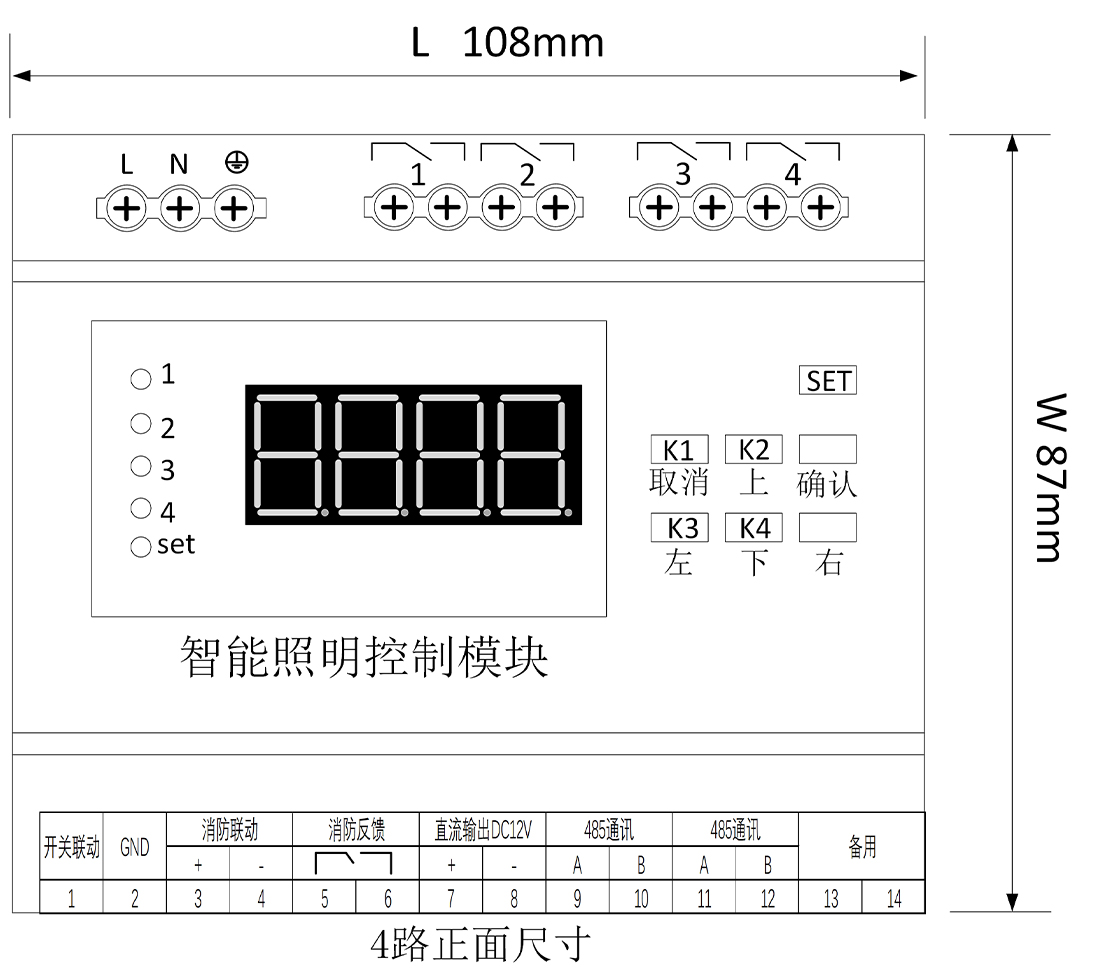

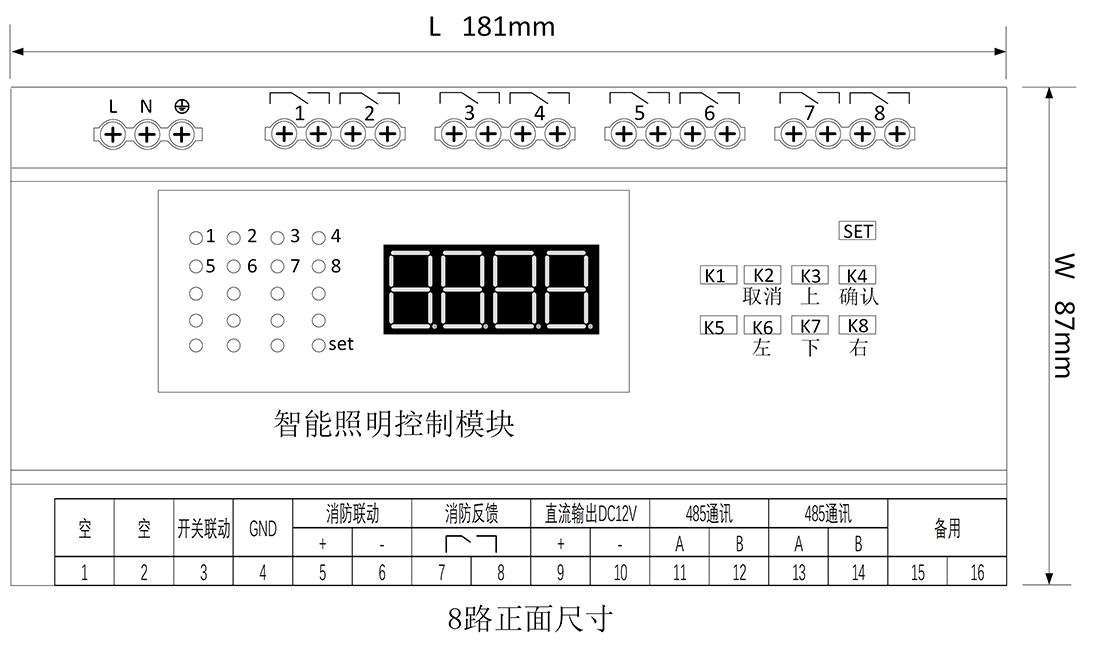

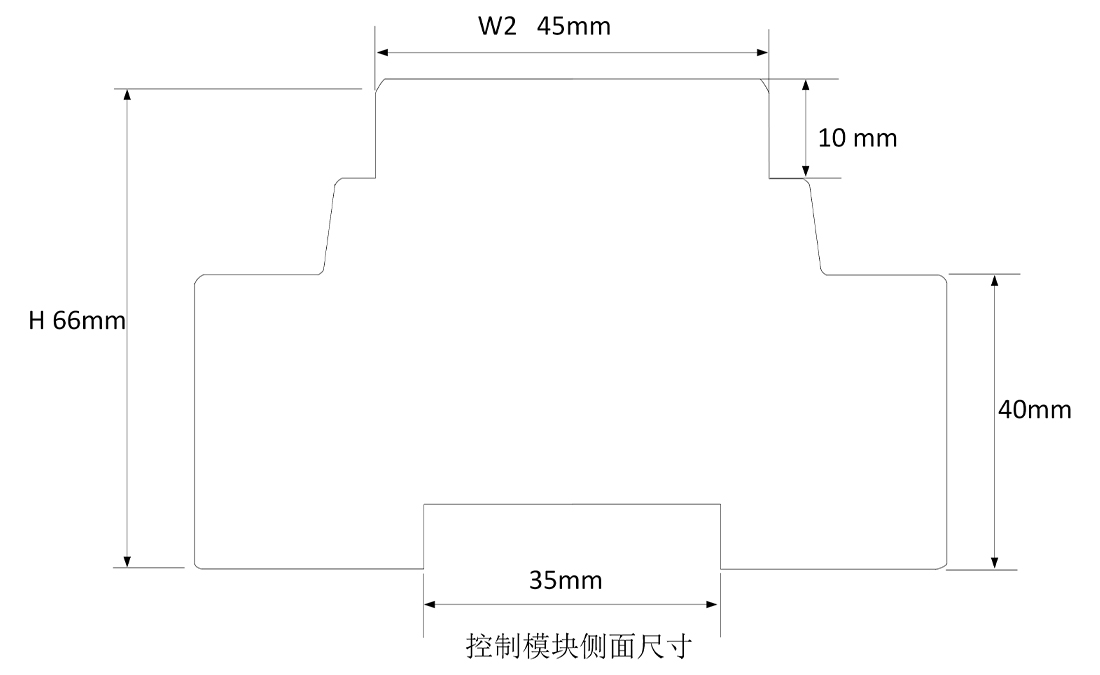

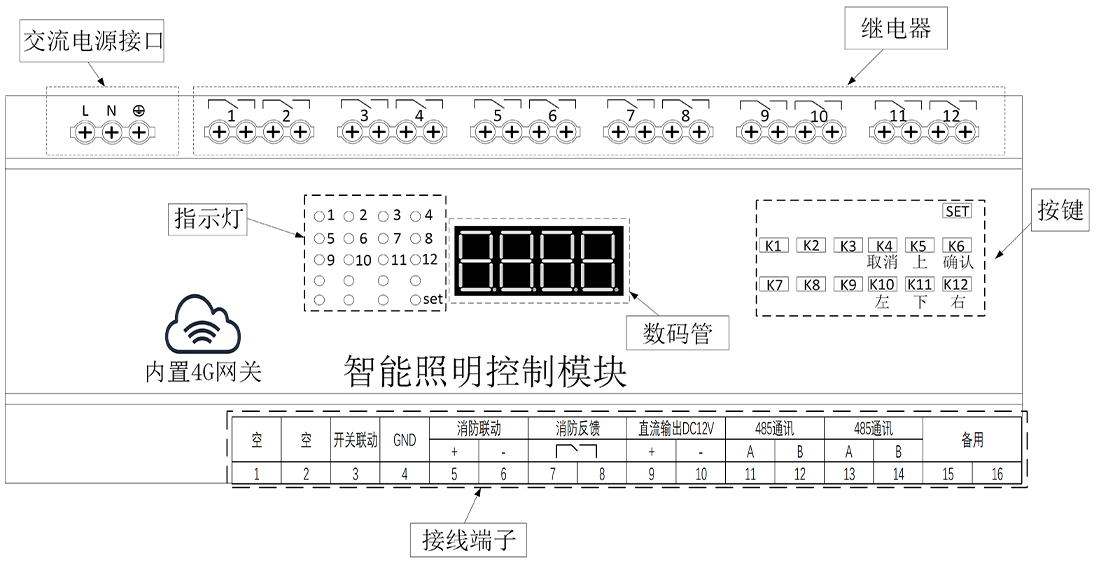

名称 |
功能 |
|
SET键 |
切换设置模式和开关模式,SET指示为红灯时为设置模式 |
|
K4(取消) |
进入设置模式后,作为取消设置键 |
|
K6(确认) |
进入设置模式后,作为确认设置键 |
|
K5(上) |
进入设置模式后,作为“上”设置键 |
|
K11(下) |
进入设置模式后,作为“下”设置键 |
|
K10(左) |
进入设置模式后,作为“左”设置键 |
|
K12(右) |
进入设置模式后,作为“右”设置键 |
|
K1-K12 |
进入开关模式后,作为开关控制,单击切换继电器状态 |
|
全开组合键 |
进入开关模式后,同时按下“确认”键和“右”键 |
|
全关组合键 |
进入开关模式后,同时按下“上”键和“下”键 |
|
名称 |
作用 |
|
灯1-灯12 |
灯亮表示对应继电器闭合,灯灭表示对应继电器断开 |
|
SET灯 |
蓝灯为配网成功标志;红灯为设置模式标志。 |
|

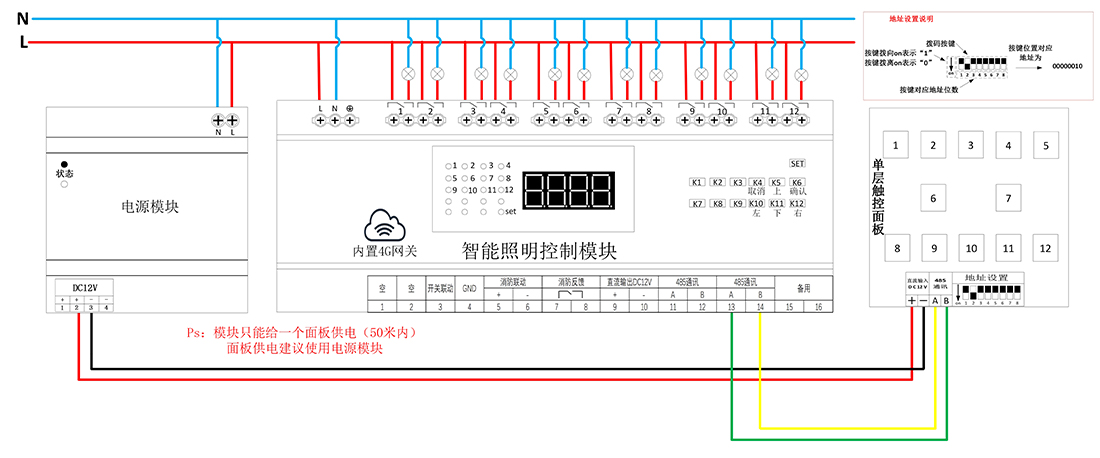

名称 |
定义 |
|
L |
火线端子 |
|
N |
零线端子 |
|
消防反馈 |
接入24V消防输入信号,输入信号,继电器闭合 |
|
开关联动 |
全开全关二选一接入开关一端,开关另一端接入公共端 |
|
消防输入 |
消防输入24V直流电压 |
|
直流输出 |
直流输出12V供电 |
|
485通讯 |
485通讯端口,用于连接485通讯 |
|
数码管字符 |
功能说明 |
字符范围 |
详细功能定义 |
|
A |
模块地址 |
1-252 |
同一个网关下连接的模块地址不能设相同的编号 |
|
B |
开机状态 |
1:记忆
2:全开
3:全关
|
模块接通工作电压时,所有回路保持上次断电的工作状态。
每次模块接通工作电压时,所有回路全开。
每次模块接通工作电压时,所有回路全开。
|
|
C |
消防联动 |
1:强切
2:强启
|
当消防24V电压输入时,所有回路断开。
当消防24V电压输入时,所有回路接通。
|
|
D |
波特率 |
1:19200
2:9600
3:4800
4:2400
|
出厂默认:19200 |
|
E |
全开延时 |
0-20(0-2s) |
设置全开或全关时回路之间的开启或关闭间隔。 |
|
F |
恢复出厂设置 |
0、1 |
0:代表无效
1:表示恢复出厂设置
|
|
O |
协议 |
0、1 |
0:标准485
1:非标485协议
|
