产品描述
概述
智能照明计量模块是一种专门用于测量、记录和传输电能消耗的设备，配合智能照明控制模块一起使用，对场景的控制和电能实时监测，可以实现对生产流程、设备运行、产品质量等重要关键点的计量和监测，从而提高生产效率和产品质量。
产品功能
多回路测量
液晶屏配置，简约轻量
实时测量各回路电压、电流、功率、电能等参数
数据存储和传输：支持电能数据本地、远程查看
防欺诈和安全功能：确保电能计量的准确性和安全性
技术指标
|
工作电压 |
AC 220V |
|
检测回路 |
4、8、12路 |
|
测量电压 |
AC 0-300v |
|
测量电流 |
AC 0-30A |
|
精度 |
测量误差限不超过±1% |
|
安装方式 |
35mm标准导轨安装 |
|
通讯方式 |
RS485通讯总线，标准Moubus-RTU通讯协议,
作为ModBus从机使用
|

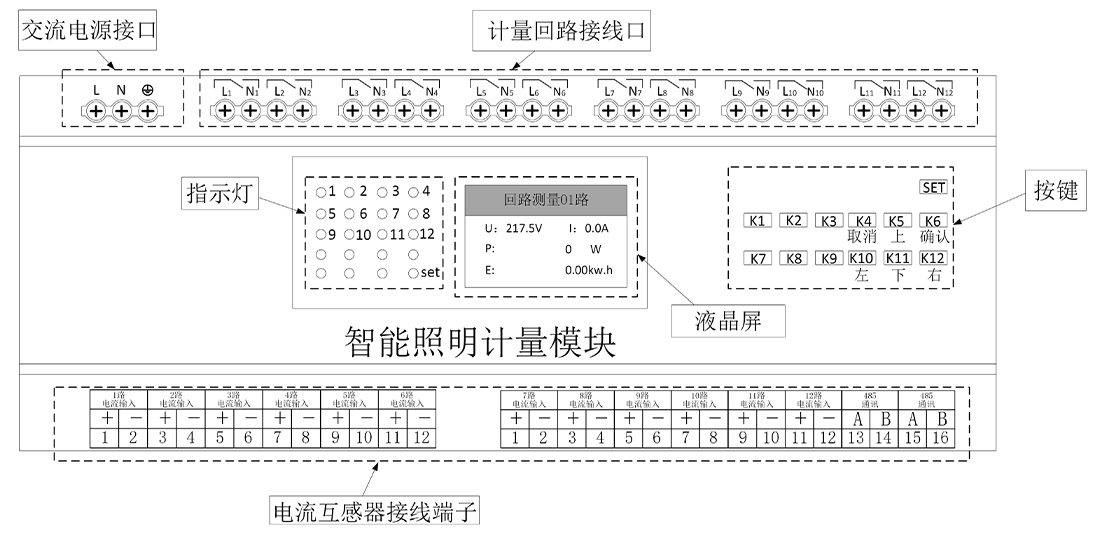

面板说明
功能说明及配置
按键定义
|
名称 |
功能 |
|
SET键 |
切换设置模式和常规模式，SET指示灯亮，进入设置模式 |
|
K4(取消) |
进入设置模式后，作为取消设置键 |
|
K6(确认) |
进入设置模式后，作为确认设置键 |
|
K5(上) |
进入设置模式后，作为“上”设置键 |
|
K11(下) |
进入设置模式后，作为“下”设置键 |
|
K10(左) |
进入设置模式后，作为“左”设置键 |
|
K12(右) |
进入设置模式后，作为“右”设置键 |
|
K1-K12 |
进入常规模式后，K1-K12对应第1至第12回路，单击可查看各个回路的状态。 |
指示灯说明
| 名称 | 作用 |
| 灯1-灯12 | 灯亮表示对应回路有电压 |
| SET灯 | 灯亮表示模块进入设置模式，灯灭表示模块进入常规模式 |
端子说明
| 名称 | 定义 |
| L | 火线端子 |
| N | 零线端子 |
| + | 电流互感器正端 |
| - | 电流互感器负端 |
| 485通讯 | 485通讯端口，用于连接485通讯 |
操作介绍
常规模式（SET灯灭），按下与回路对应按键后可在液晶显示屏上查看回路状态。 进入设置模式后，不同的界面可以通过 “上”、“下”键进行信息切换，按“确认”键进入字符闪烁，进入参数设置，可按“上”、“下”键进行参数更改，按“确认”键确定参数更改。按“取消”键返回上一级界面。
产品尺寸

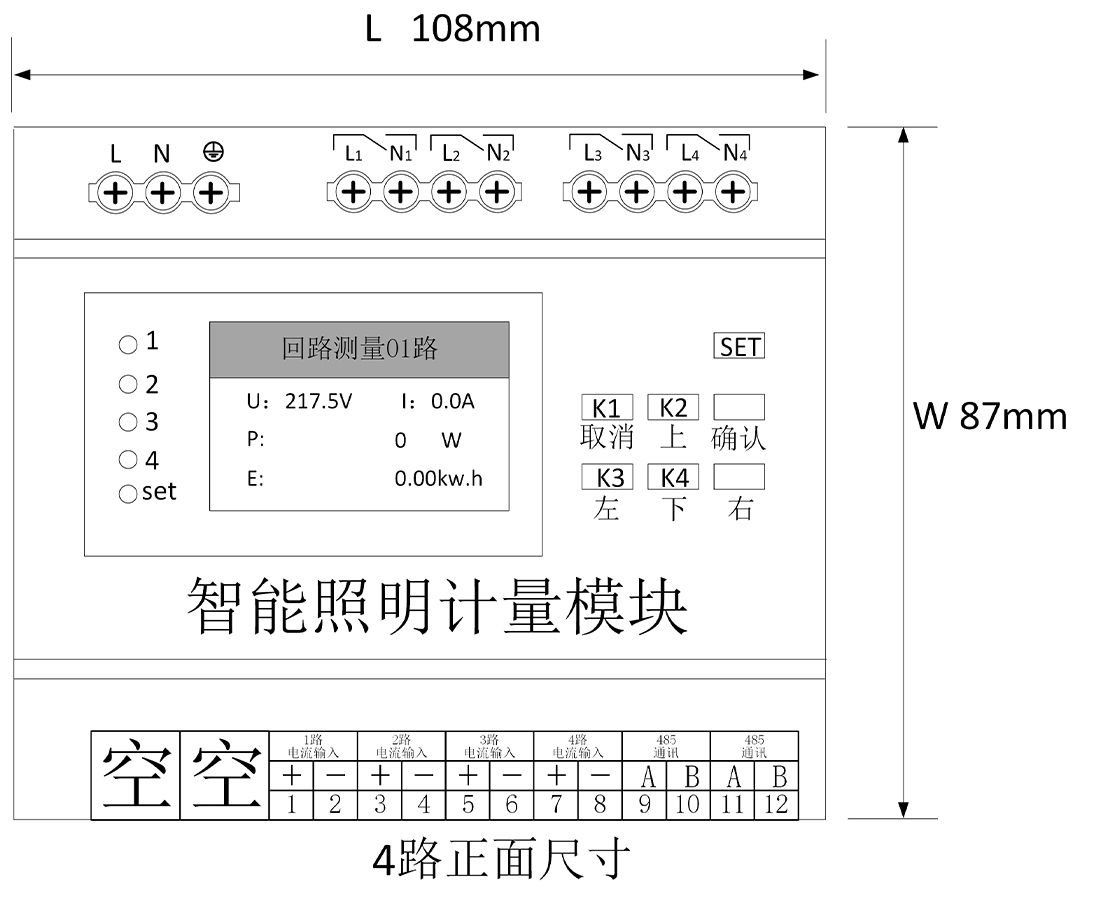

4路正面尺寸图

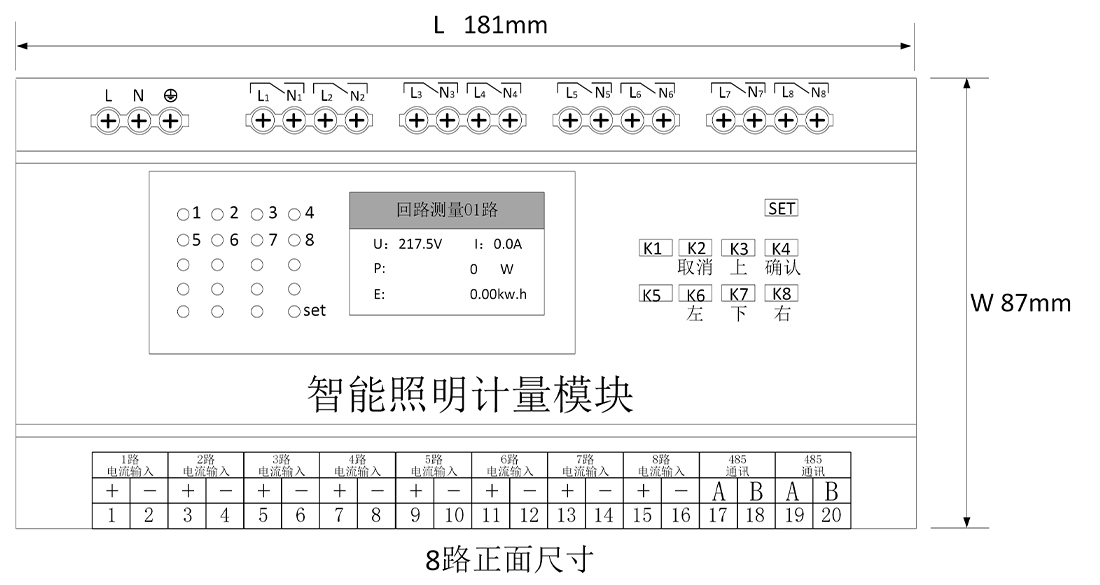

8路正面尺寸图

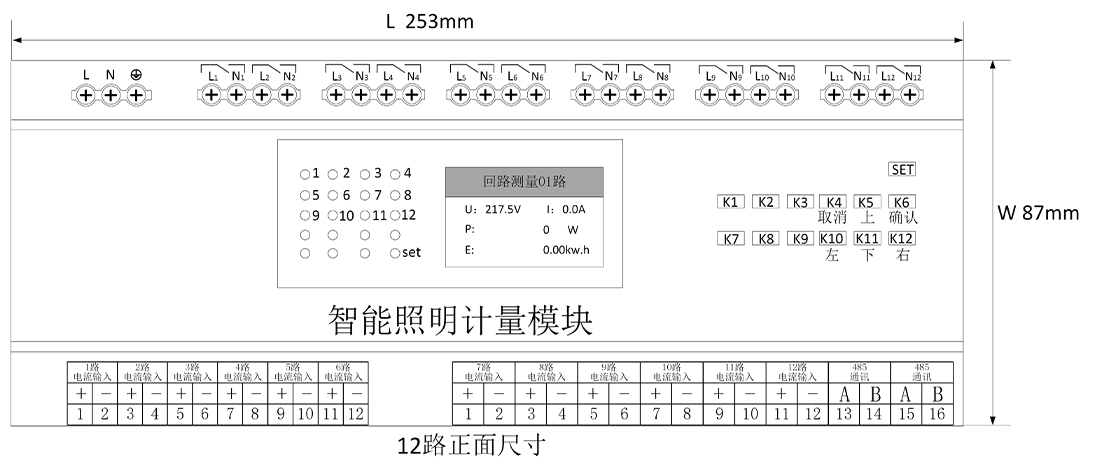

12路正面尺寸图

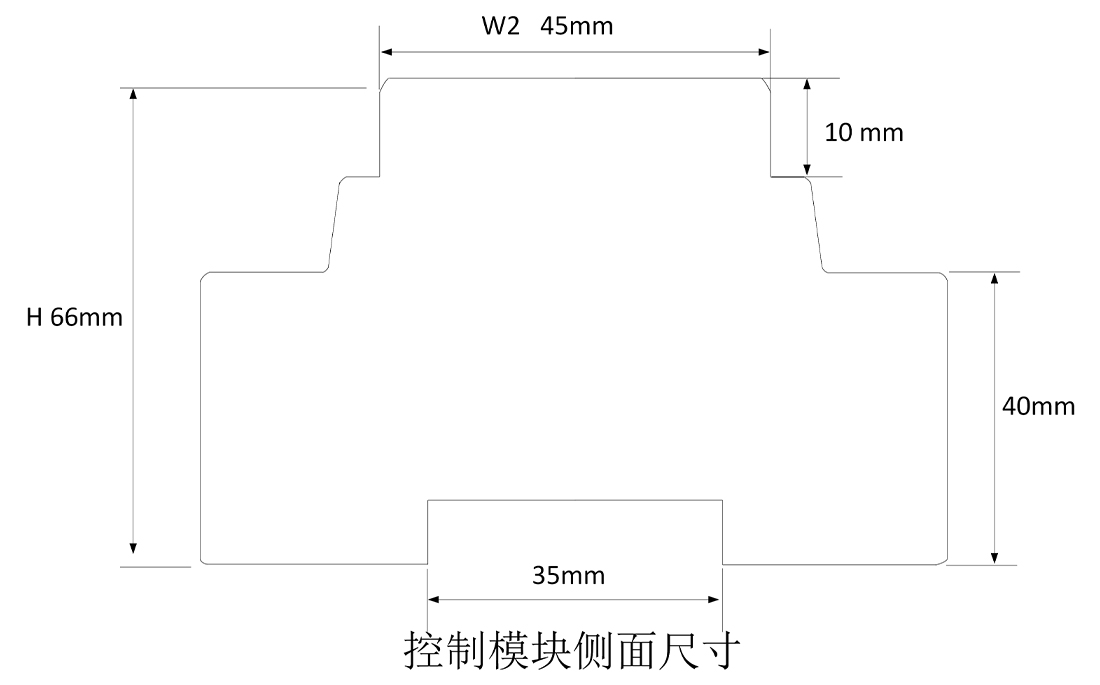

侧面尺寸图

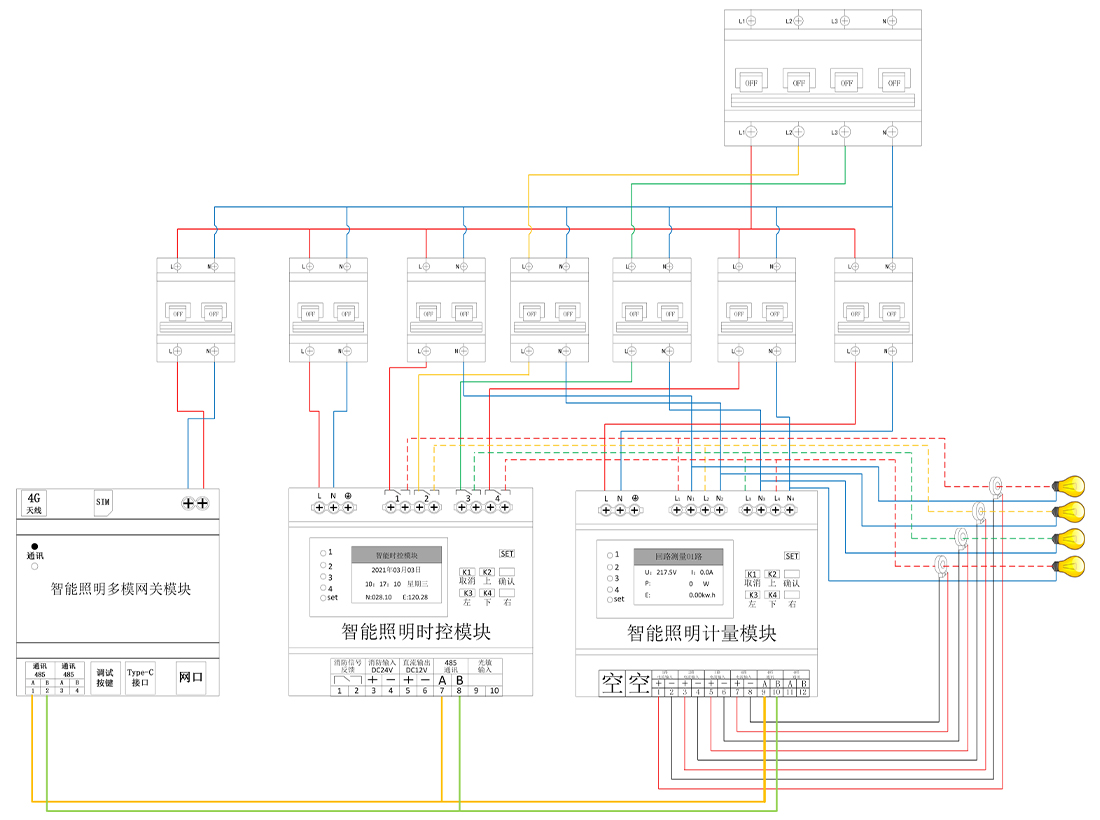

计量模块接线图
