产品描述
功能概述
控制模块可以广泛应用于酒店、场馆、火车站、停车场、机场、商业大楼、餐厅等照明场。控制模块集成一键总开功能、消防联动功能，可以根据照明场合，灵活配置功能。支持本地按键控制，人机交互性好。支持网关通信，可通过上位机、手机app实现远程控制和配置场景一键配置。
产品功能
具有一键总开/消防联动功能
数码管配置，简约轻量
技术参数
|
工作电源 |
AC 220V |
|
回路输出 |
4,6,8,10,12,14,16路 |
|
安装方式 |
导轨安装 |

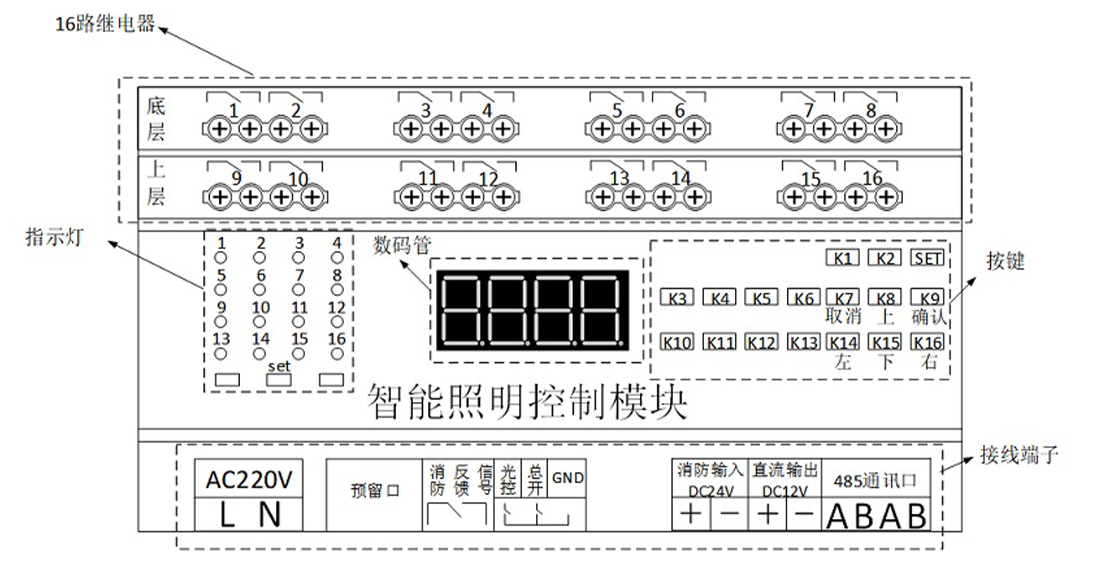

面板说明（以16路为例）
功能说明及配置
按键定义（以16路为例）
|
名称 |
功能 |
|
SET键 |
切换设置模式和开关模式，SET指示灯亮，进入设置模式 |
|
K4(取消) |
进入设置模式后，作为取消设置键 |
|
K6(确认) |
进入设置模式后，作为确认设置键 |
|
K5(上) |
进入设置模式后，作为“上”设置键 |
|
K11(下) |
进入设置模式后，作为“下”设置键 |
|
K1(左) |
进入设置模式后，作为“左”设置键 |
|
K16(右) |
进入设置模式后，作为“右”设置键 |
|
K1-K16 |
进入开关模式后，作为开关控制，单击切换继电器状态。 |
|
全开组合键 |
进入开关模式后，同时按下“确认”键和“右”键 |
|
全关组合键 |
进入开关模式后，同时按下“上”键和“下”键 |
指示灯说明
|
名称 |
作用 |
|
灯1-灯16 |
灯亮表示对应继电器闭合，灯灭表示对应继电器断开 |
|
SET灯 |
灯亮表示模块进入设置模式，灯灭表示模块进入开关模式 |
操作介绍
进入设置模式后，不同的界面可以通过 “上”、“下”键进行信息切换，按 “确认”键进入字符闪烁，进入参数设置，可按“上”、“下”键进行参数更改，按“确认”键确定参数更改。按“取消”键返回上一级界面。
控制参数设置
|
数码管字符 |
功能说明 |
字符范围 |
详细功能定义 |
|
A |
模块地址 |
1-252 |
同一个网关下连接的模块地址不能设相同的编号 |
|
b |
开机状态 |
1：记忆
2：全开
3：全关
|
模块接通工作电压时，所有回路保持上次断电的工作状态。
每次模块接通工作电压时，所有回路全开。
每次模块接通工作电压时，所有回路全开。
|
|
C |
消防联动 |
1：强切
2：强启
|
当消防24V电压输入时，所有回路断开。
当消防24V电压输入时，所有回路接通。
|
|
d |
波特率 |
1：19200
2：9600
3：4800
4：2400
|
出厂默认1：19200 |
|
E |
开灯延时 |
0-20（20s） |
设置全开或全关时回路之间的开启或关闭间隔。 |
|
F |
恢复出厂设置 |
0、1 |
0：代表无效；1：表示恢复出厂设置 |
|
o |
协议 |
0、1 |
0：标准485；1：非标485协议 |
产品尺寸

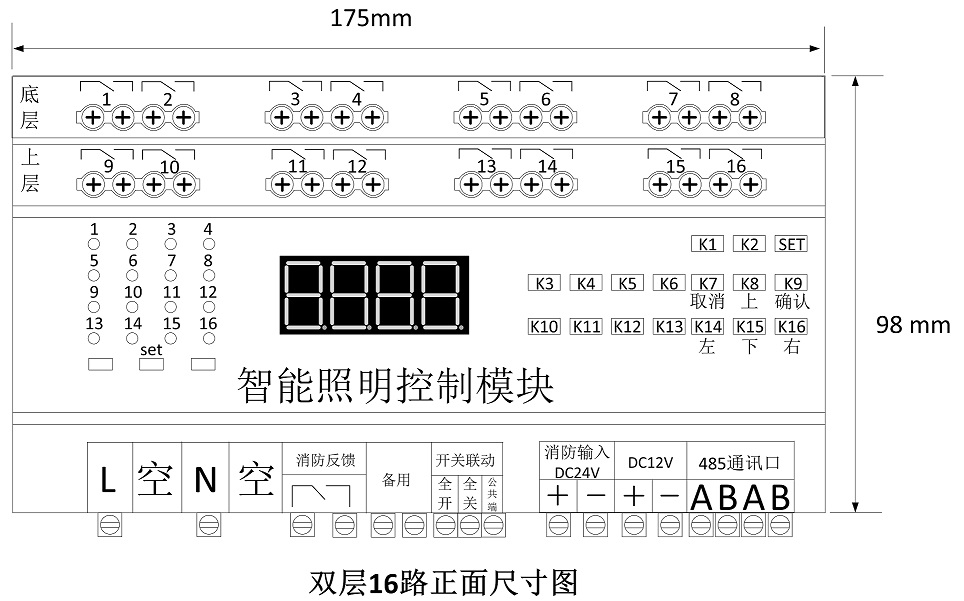

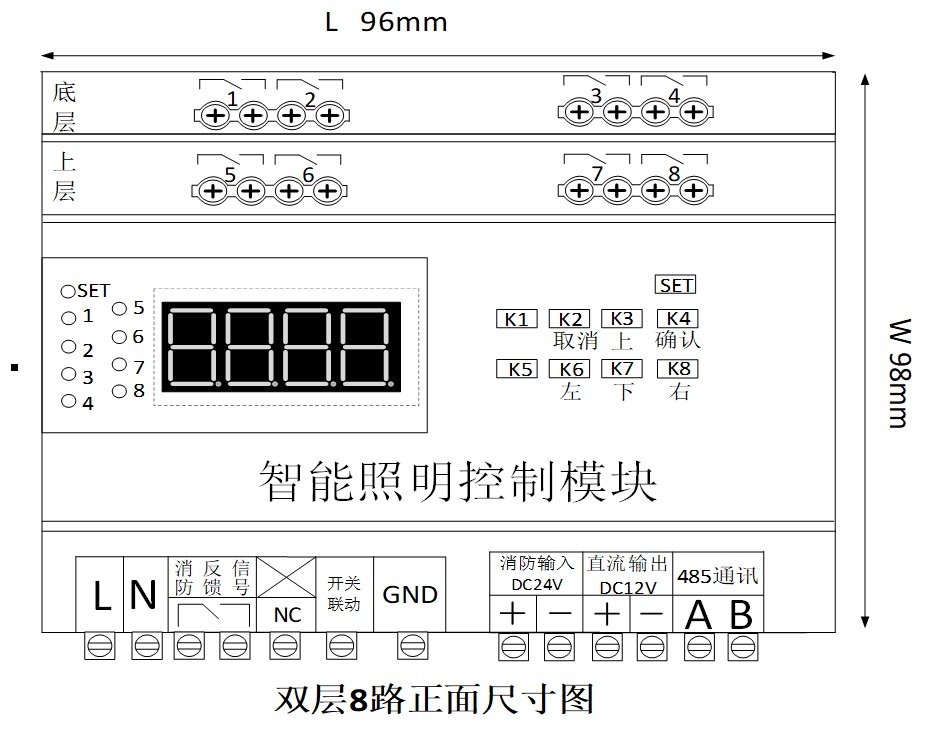

正面尺寸图(以8路和16路为例)

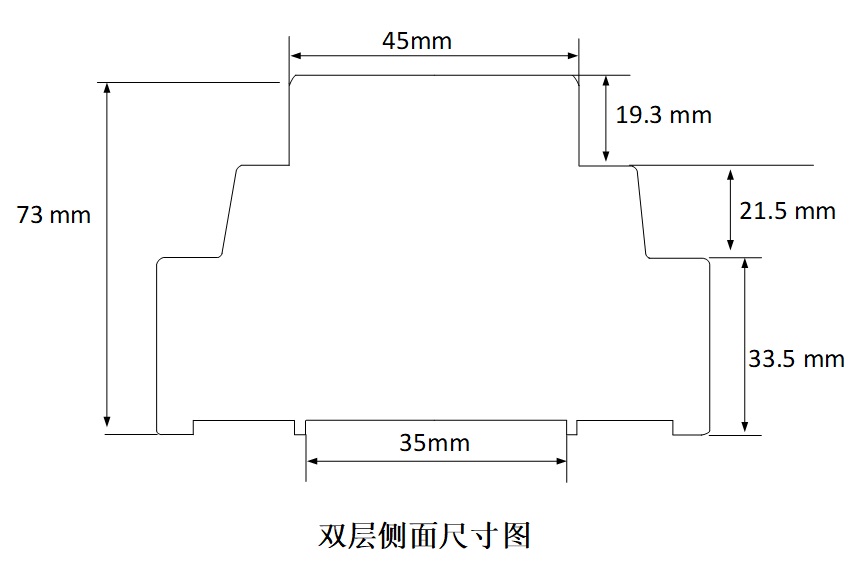

侧面尺寸图

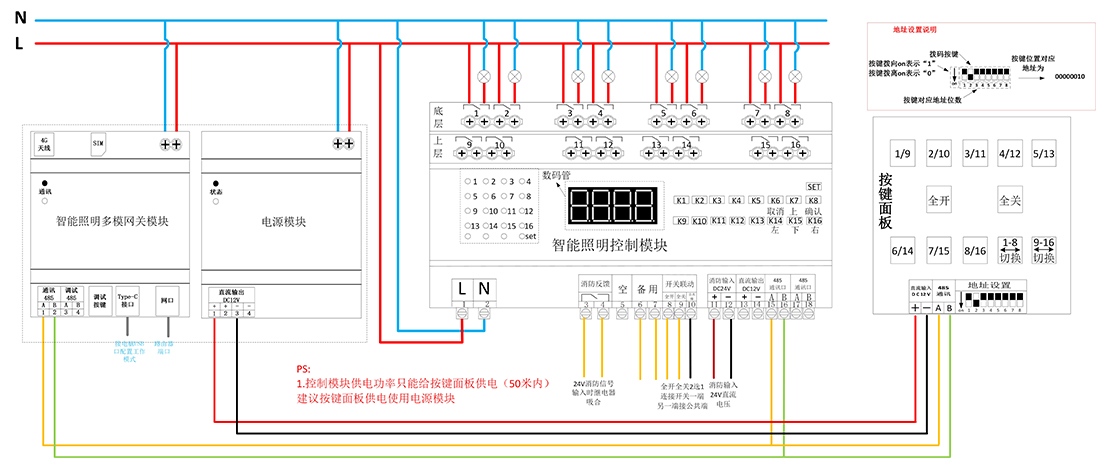

简易接线安装图
