自动灭火监控系统主机

产品描述

一、产品概述

　　智能无线气体自动灭火主机（以下简称“灭火主机”）由多个关键模块构成，包括消防灭火监控报警主机机箱、消防灭火监控报警灯、智能无线消防监控智能面板。该装置通过消防监控面板，监测总线内所有无线气体自动灭火装置的状态，对于掉线、脱机、消音…等，会自动报警，可同时在监控面板上定位该掉线模块，可实现集中控制，并具有用来接收火灾信号并启动火灾报警装置、能通过火警发送装置启动火灾报警信号或通过自动消防灭火控制装置启动自动灭火设备和消防联动控制设备、自动的监视系统的正确运行和对特定故障给出声、光报警等功能。

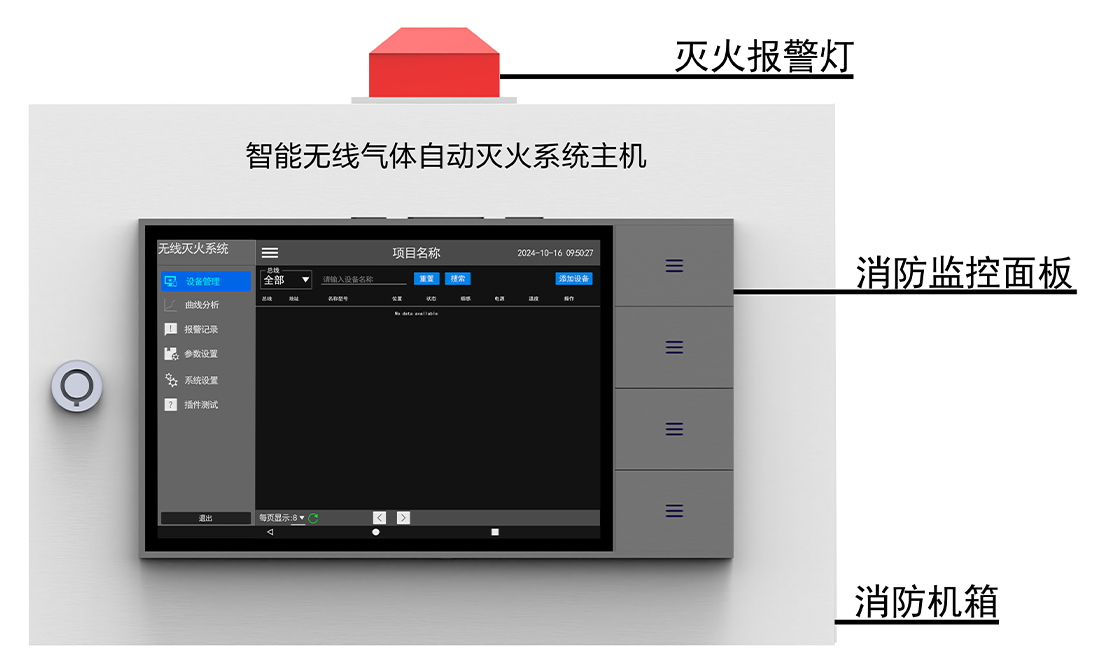

结构介绍图

二、适用范围

　　本产品自主开发针对性强。主要适用于储能柜、高低压开关柜、电表箱、机房、机床、欧式箱变、美式箱变、端子箱等设备。发电等场所的控制室、DCS主控柜、PLC主控柜、变配电柜、电梯控制柜、ATM机、充电桩等无人值守的狭窄空间火灾的预防和及时自动灭火。

三、产品规格及技术参数

型号	技术参数
通讯方式	上行：WLAN/WIFI 下行：4路Rs485
远程固件升级	支持
固件升级	支持
主机箱体尺寸	403015cm
屏幕尺寸	28.715.41.8cm
工作电压	AC220v±20%
报警对象	温度、烟雾、电压、设备掉线
声光报警	支持
工作环境	10~+55℃＜75%RH
安装方式	壁挂式安装
本地报警记录	带本地报警记录功能，不限条数
携带从机数量	带4路RS485通信每路128台合计可达512台
是否带触摸	带屏幕触控功能
本地APP	支持
浪涌(冲击)抗扰度试验	电压：线-地:4kV线-线:2KV 极性：正、负次数：5
电快速瞬变脉冲群抗扰度试验	脉冲电压：电源线:2kV通信线：1kV 重复频率：100×(1±0.2)kHz 极性：正、负时间：每次1min
静电放电抗扰度试验	放电电压：空气放电6kV接触放电：4kV 放电极性：正、负放电间隔：≥1s 每点放电次数：10
射频场感应的传导骚扰抗扰度试验	频率：0.15～100 MHz 电压：10v 调整幅度：80%（1kHz,正弦）电源线与通信线：产品功能正常、通信正常不掉线
射频电磁场辐射扰抗扰度试验	场强：10 V/m 频率范围：80～3200 MHz 扫描速率≤1.5×10-3 oct/s 调整幅度：80%（1kHz,正弦）
高温运行试验	在温度23℃±5℃的条件下，以不大于0.5℃/min的升温速率，将温度升至55℃±2℃，在此条件下保持2h，正常工作
低温运行试验	在温度15℃～20℃条件下然后以不大于0.5℃/min的降温速率，将温度-10℃±3℃，在此条件下保持2h（试样不应有结冰现象）

四、特色功能

1、带消防控制逻辑：上电可实现声光功能自检，带消防反馈功能、带消音、复位功能，报警状态持续到手动复位；
2、带声光报警功能；
3、带本地故障、报警记录功能，可查询 2000 条；
4、带本地故障、报警监测功能，可监测 512 个单位；

五、安装说明

1、灭火装置一般安装于机房位置；
2、采用壁挂式安装；
3、灭火机箱采用 AC220V ±20%供电，
4、当任一位置发生明火时，可立即时间显示并报警；

六、注意事项

1、安装过程中请仔细阅读产品说明书，安装过程中做好相应的防护措施，规范操作；
2、设备应在其主要技术特性下工作, 监控设备属于精密仪器仪表类，应避免冲击、碰撞，严禁雨水淋湿；
3、485通讯接线端子只限接入485通讯线（A、B不能接反），切勿接入其他高于5V的通讯线，高于6V有烧坏主机的危险
4、当发生主电故障或备电故障报警时，请及时查找原因或与售后联系处理。
5、灭火主机需安装在干燥，不易受潮，酸碱度偏低不具腐蚀性的环境中，远离强电磁干扰区，远离火源或潮湿的地下环境
6、开机后请确保备用电源开启，如长时间关机，请关闭备用电源以免损坏电池。
7、非专业人员请勿自行拆卸

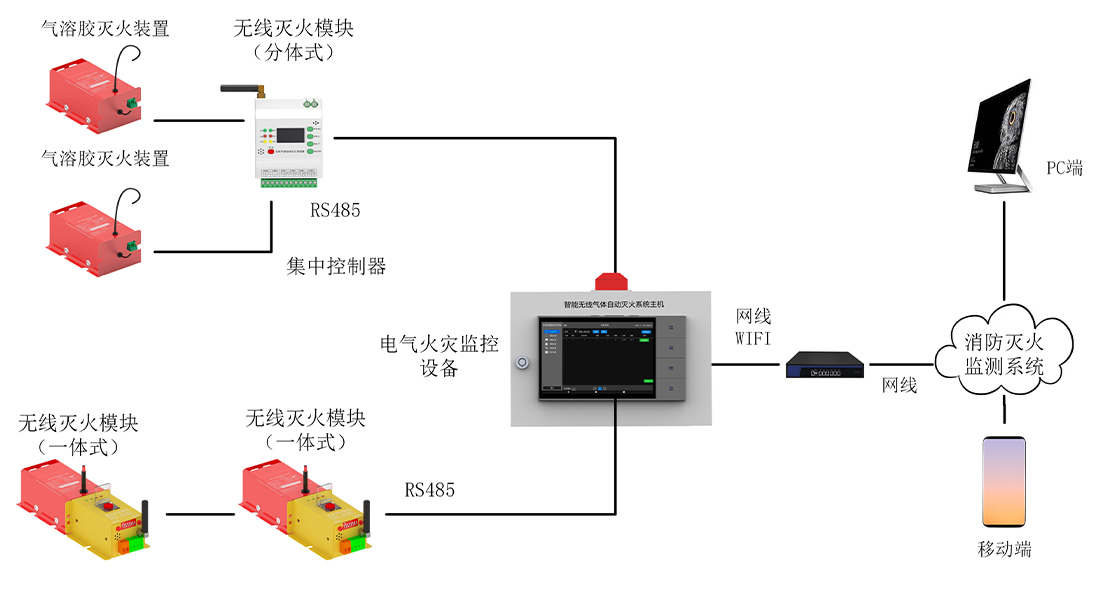

七、系统原理图

此安装说明仅考虑公司常规柜型。若遇到特殊柜型,灭火装量的安装方式及位置可向技术部门咨询。
