可控硅调光模块10A

产品描述

功能概述

　　智能时控可控硅模块可以广泛应用于酒店、场馆、火车站、停车场、机场、商业大楼、餐厅等照明场景。模块集成时间控制、调光控制、消防联动功能，可以根据照明场合，灵活配置功能。配备液晶屏幕，支持本地按键控制，人机交互性好。支持网关通信，可通过上位机、手机app实现远程控制和配置场景一键配置。

产品功能

具有定时/调光功能
液晶显示屏，人机界面友好
星期模式/每回路4组时间段设置
天文时钟
延时设置

技术参数

工作电压	AC 220V
回路输出	4路
安装方式	35mm标准导轨安装
通讯方式	RS485通讯总线，标准Moubus-RTU通讯协议
尺寸大小	108mm100mm72mm
功率负载	10A，阻性负载为2000w，容性负载（LED灯）为1000w

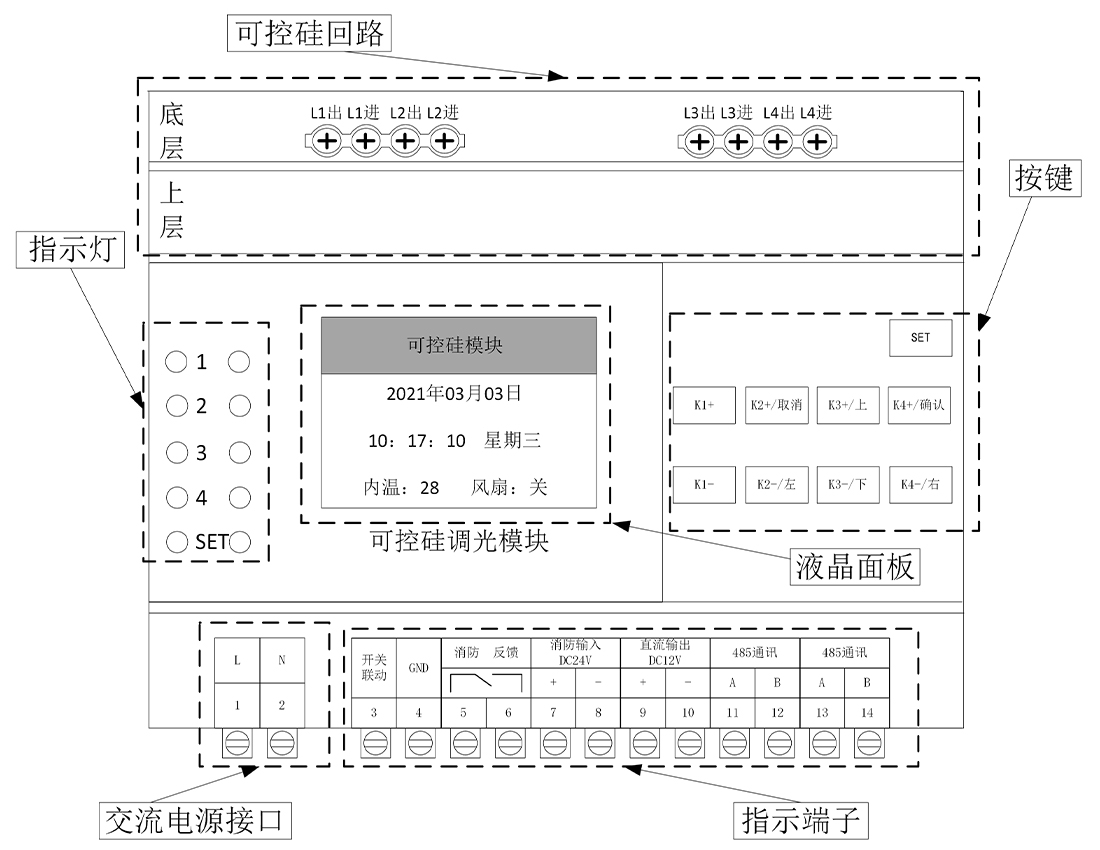

可控硅面板说明

注：阻性负载为2000w，容性负载（LED灯）为1000w

按键定义

按键名称	详细功能定义
SET键	切换设置模式和调光模式，SET指示灯亮，进入设置模式
K1+	按键调光模式下，第一回路调光值增加键。
K1-	按键调光模式下，第一回路调光值减少键。
K2+/取消	按键调光模式下，第二回路调光值增加键；按键设置模式下，为“取消”键功能。
K2-/左	按键调光模式下，第二回路调光值减少键;按键设置模式下，为“左”键功能。
K3+/上	按键调光模式下，第三回路调光值增加键;按键设置模式下，为“上”键功能。
K3-/下	按键调光模式下，第三回路调光值减少键;按键设置模式下，为“下”键功能。
K4+/确认	按键调光模式下，第四回路调光值增加键;按键设置模式下，为“确认”键功能。
K4-/右	按键调光模式下，第四回路调光值减少键;按键设置模式下，为“右”键功能。
全开组合键	进入开关模式后，同时按下“确认”键和“右”键

指示灯说明

名称	作用
灯1-灯4	灯亮表示对应回路闭合，灯灭表示对应回路断开。
SET灯	灯亮表示模块进入设置模式，灯灭表示模块进入调光模式

产品参数及端子说明

名称	定义
L	火线端子
N	零线端子
工作电压	AC220V
消防反馈	反馈消防信号
开关联动	输入干接点信号，使继电器全开或全关
消防联动	消防联动输入24V信号
直流输出	直流输出12V
安装方式	35mm导轨安装
外形尺寸	10810072mm
通讯方式	RS485
485通讯A	通讯数据传输，与485通讯A连接
485通讯B	通讯数据传输，与485通讯B连接

可控硅功能设置

按下设置键进入设置模式，进入设置模式后，不同的界面可以通过 “上”、“下”键进行信息切换，按 “确认”键进入字符闪烁，进入参数设置，可按“上”、“下”键进行参数更改，按“确认”键确定参数更改。按“取消”键返回上一级界面。

菜单介绍

菜单界面依次为主界面、设置界面、运行状态显示界面。进入设置模式后，可以通过“左”、“右”键进行切换。不同的界面可以通过 “上”、“下”键进行信息切换。切换界面如图1所示。

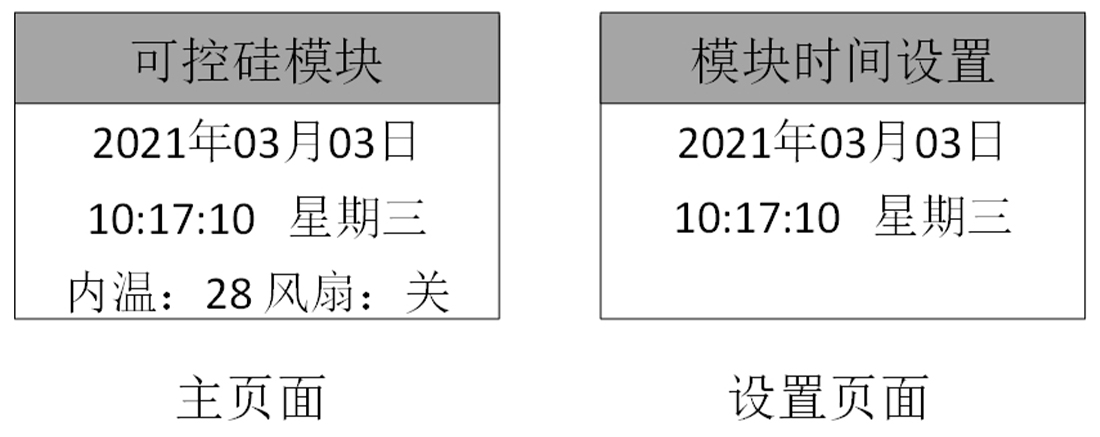

图1 界面示意图

主界面信息介绍

主界面可以显示当前模块当前的时间、运行状态、内部温度、风扇是否开启。按下SET键后，在主界面按“上”、“下”键可以切换界面，如图2所示。

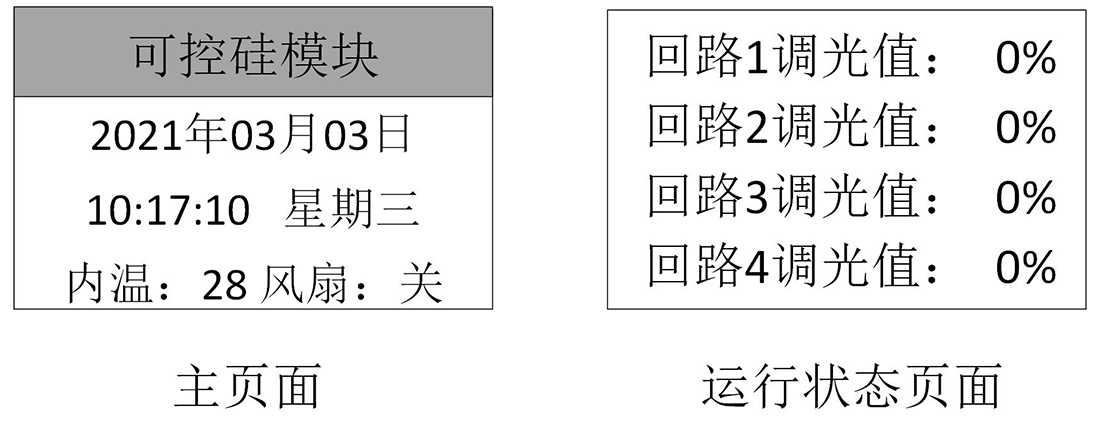

图2 主界面显示信息

设置界面介绍

在设置界面可以对系统时间、时控模式、模块风扇设置、回路调光值这些主要功能进行设置。

系统时间设置

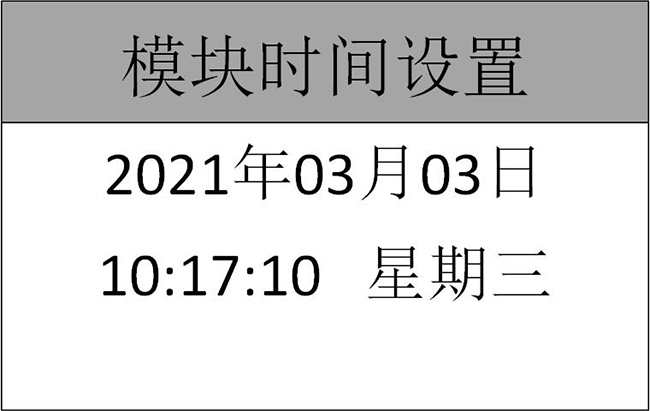

图3 系统时间设置

进入设置界面后，按“上”、“下”键切换到系统时间设置界面。按确认键出现光标后，移动光标选择设置参数，再次按确认键，光标闪烁，按“上”、“下”键改变参数值，按下确认键，参数设置成功。按“取消”键，当光标消失，进入界面切换状态。

时控模式

时控模式包含时间段控制、星期控制；时间段控制，可以设置灯光在某个时间段打开，一路通道可以设置4段时间段；星期控制，可以设置一周内每天时间段控制生效情况，即星期控制是时间段控制的使能开关。

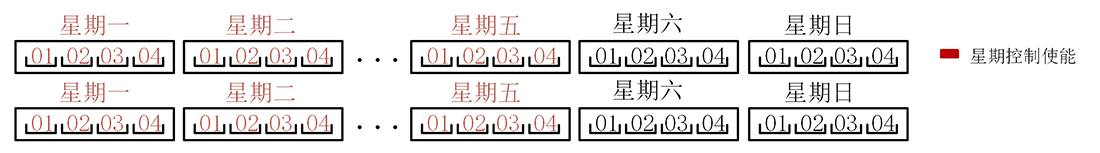

图4 时控、星期示意图

时控模式设置

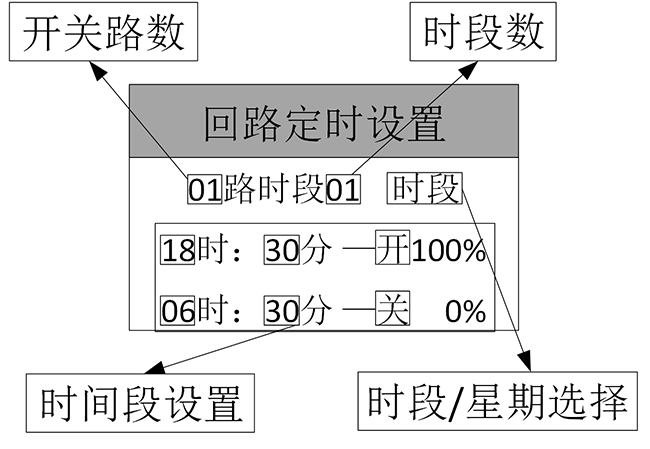

1.回路定时设置

开关路数：调光模块回路数固定为4路；
时段数：一路可以设置4个时段；
时段/星期控制选择：默认为时控设置，切换至星期，进入星期控制界面；
时间段设置：设置每个时段回路断开和闭合设置。

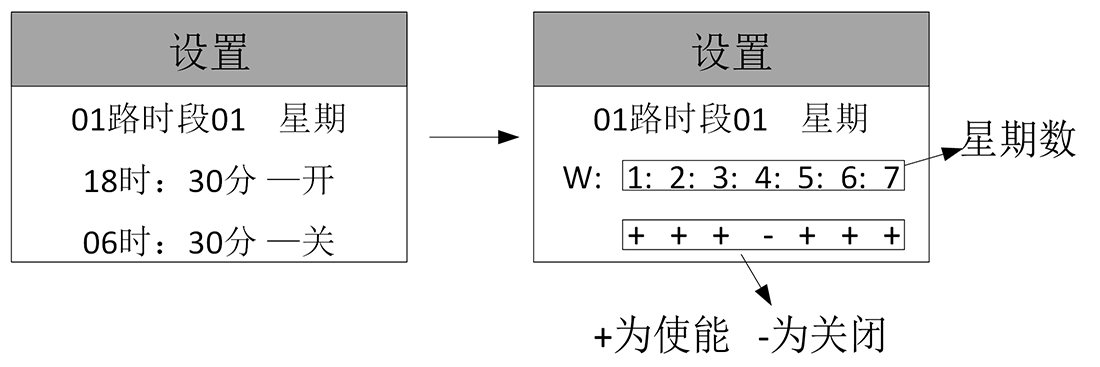

2.星期设置

在时间段设置界面，将“时段”设置为“星期”后，按确认进入星期设置界面；
星期使能设置：（+）时，为打开使能设置；（-）时，为关闭使能设置。

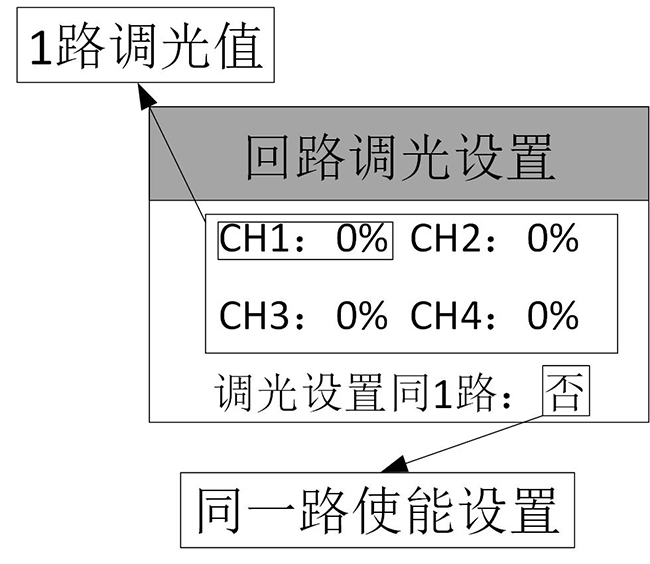

回路调光值设置

在设置界面按“上”、“下”键，切换至回路调光设置界面。界面介绍如下：
调光值设置：设置调光阈值，可更改单回路调光值；
CH1：可以任意设置第一回路调光值0-100%；
CH2：可以任意设置第二回路调光值0-100%；
CH3：可以任意设置第三回路调光值0-100%；
CH4：可以任意设置第四回路调光值0-100%；
调光设置同1路：使能开关设置为“是”时，所有回路调光值同第1路一样。

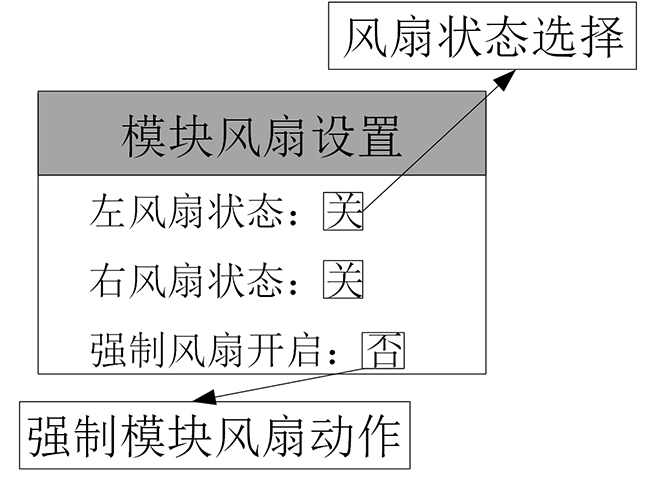

模块风扇设置

在设置界面按“上”、“下”键，切换至模块设置界面。界面介绍如下：
左风扇状态：可“启动”或“关闭”风扇，选择是否强制控制开启风扇；
右风扇状态：可“启动”或“关闭”风扇，选择是否强制控制开启风扇；
强制风扇开启：可以选择是否强制控制所有开启风扇。

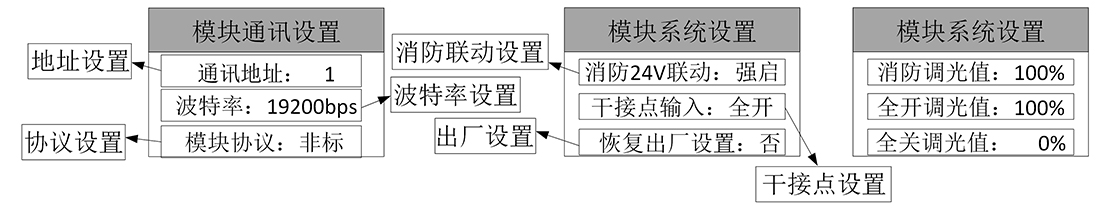

模式设置及其他

在设置界面按“上”、“下”键，可看到以上设置界面。界面介绍如下：
模块时间设置：模块系统时间设置，可以更改当前系统时间。
回路定时设置：设置每回路照度不同时段不同时间的开启、关闭时间。
开延时：可以全开各回路开的动作间隔，可调范围在0-100ms。
模块风扇设置：可以启动或关闭风扇，可以选择是否强制开启风扇（默认为否）。
风扇温度设置：设置风扇温度的上限及下限。
地址设置：模块的地址码，地址要唯一，RS485通讯时不可重复。
波特率：可以设置2400、4800、9600、19200，默认为19200，不建议更改。
模块协议设置：设置为非标协议时会主动上报模块数据，设置为标准协议时不会主动上报模块状态。
消防联动设置：当消防联动24V输入时，全部开关强启（开）或强切（关），消防反馈开关闭合，24V信号消失后，变回原来信号。
出厂设置：将模块设置参数恢复至出厂设置。
干接点设置：模块接收干接点信号时，通过设置使其能启动或者关闭。
模块系统设置：可以设置全关、全开、接收消防信号后模块开启的调光值。
定时设置同1路：如果其他路时段控制设置和1路相同，打开该设置使能实现所有回路定时设置同1路一致。
星期设置同1路：如果其他路的星期设置控制要和1路相同，打开该设置使能实现所有回路星期设置同1路一致。
调光设置同1路：如果其他路的按键调光值设置控制要和1路相同，打开该设置使能实现所有回路调光值设置同1路一致。

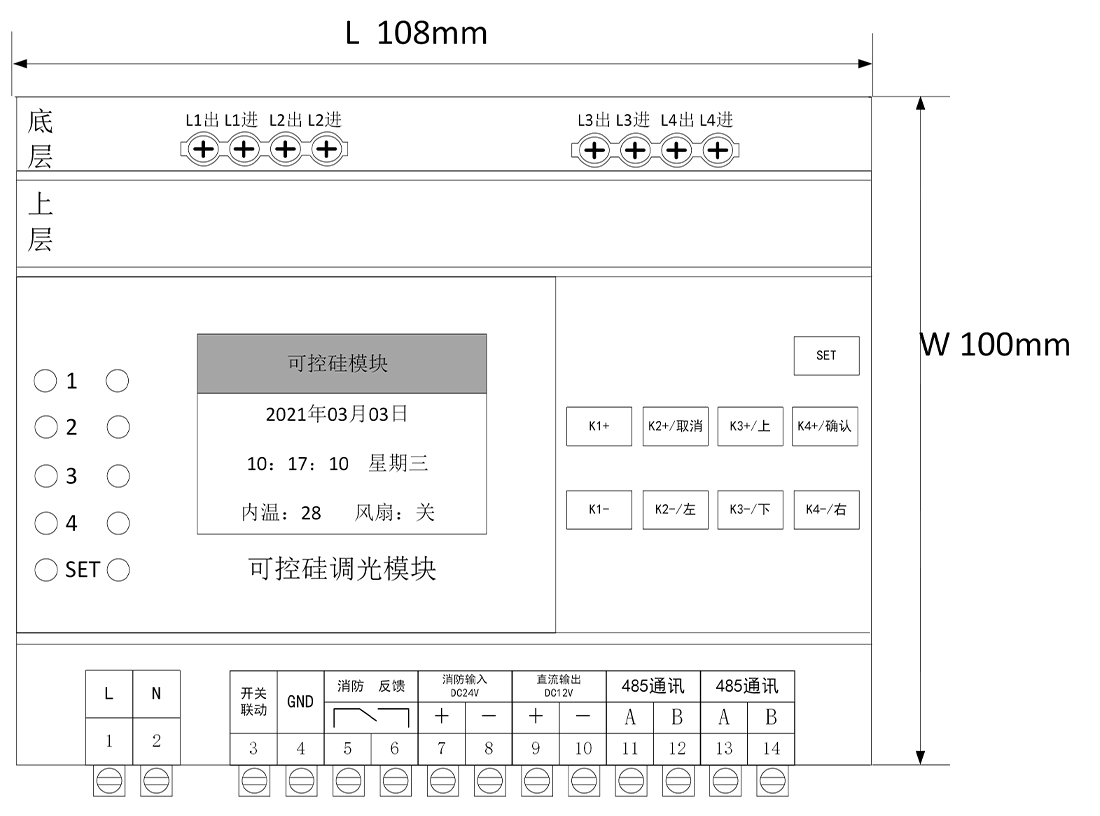

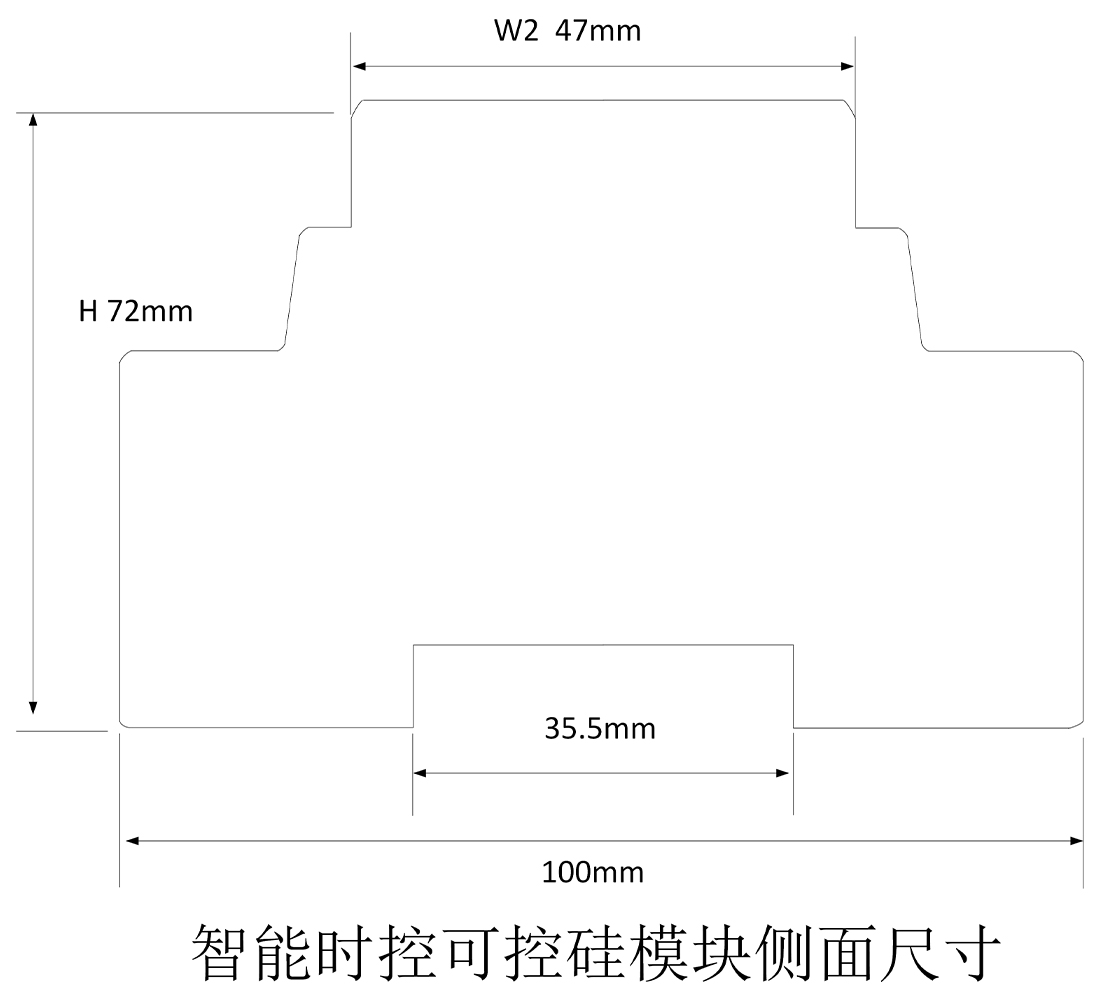

可控硅尺寸图

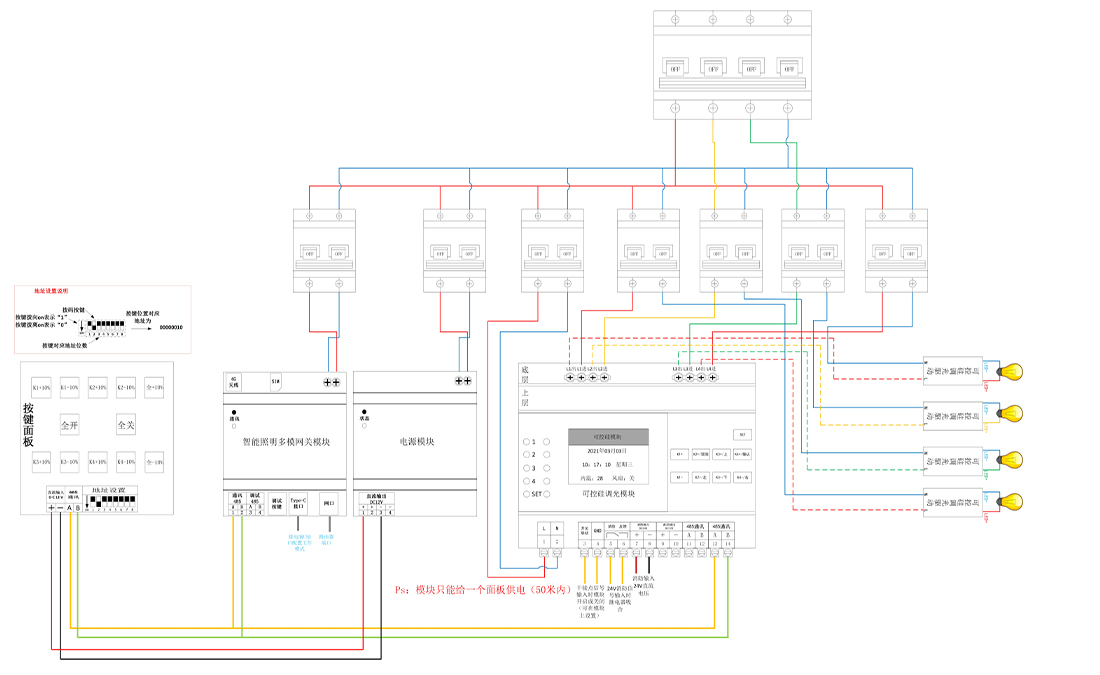

接线图
