产品描述
产品简介
调光模块可以广泛应用于酒店、场馆、火车站、停车场、机场、商业大楼、餐厅等照明场景。该调光模块可以产生0-10V直流电压，控制LED驱动器，调节LED灯的开关和亮度。可支持本地按键控制和联网远程控制。
产品功能
调光功能：多级调光，场景设置，485通讯，支持面板控制，内置模块场景
技术参数
|
工作电压 |
AC 220V 50Hz |
|
回路输出 |
4路，每回路最大功率500W
0-10v输出信号每回路不得大于50mA
|
|
安装方式 |
35mm标准导轨式安装 |
|
通讯方式 |
RS485通讯总线，标准Modbus-RTU通讯协议 |
|
外形尺寸 |
108mm * 87mm * 66mm |
指示灯说明
|
名称 |
工作状态显示说明 |
|
灯1-灯4 |
灯亮表示对应继电器闭合，灯灭表示对应继电器断开。 |
|
SET灯 |
灯亮表示模块进入设置模式，灯灭表示模块进入开关模式 |
端子说明
|
名称 |
定义 |
|
L |
火线端子 |
|
N |
零线端子 |
|
消防反馈 |
接入24V消防输入信号，输入信号，继电器闭合 |
|
开关联动 |
全开全关二选一接入开关一端，开关另一端接入公共端 |
|
消防输入 |
消防输入24V直流电压 |
|
直流输入 |
直流输入12V供电 |
|
485通讯 |
485通讯端口，用于连接AB通讯线 |
按下设置键进入设置模式，进入设置模式后，不同的界面可以通过 “上”、“下”键进行信息切换，按 “确认”键进入字符闪烁，进入参数设置，可按“上”、“下”键进行参数更改，按“确认”键确定参数更改。按“取消”键返回上一级界面。
模块参数设置
|
数码管字符 |
功能说明 |
字符范围 |
详细功能定义 |
|
1 |
第一路调光 |
0~10 |
设置第一路调光值 |
|
2 |
第二路调光 |
0~10 |
设置第二路调光值 |
|
3 |
第三路调光 |
0~10 |
设置第三路调光值 |
|
4 |
第四路调光 |
0~10 |
设置第四路调光值 |
|
A |
模块地址 |
1~252 |
同一个网关下连接的模块地址不能设相同的编号 |
|
B |
开机状态 |
1：记忆
2：全开
3：全关
|
记忆：模块接通工作电压时，所有回路保持上次断电的工作状态
全开：每次模块接通工作电压时，所有回路全开
全关：每次模块接通工作电压时，所有回路全关
|
|
C |
消防设置 |
1：强切
2：强启
|
强切：当消防24V电压输入时，模块全部回路断开
强启：当消防24V电压输入时，模块全部回路接通
|
|
D |
波特率 |
1：19200
2：9600
3：4800
4：2400
|
出厂设置为1：19200 |
|
E |
全开全关延时 |
0~20（0-2秒） |
设置全开或全关时每个回路之间的开启或关闭间隔时间
最长2秒（如：1代表0.1秒）
|
|
F |
恢复出厂设置 |
0，1 |
0：无效（默认值）
1：按下确认键恢复出厂设置
|
|
O |
协议设置 |
0，1 |
0：标准Modbus协议
1：非标准Modbus协议
|
按键定义
|
按键名称 |
详细功能定义 |
|
SET |
切换按键设置模式和按键调光模式，SET灯亮进入按键设置模式、SET灯灭进入按键调光模式。 |
|
K1/取消 |
按键调光模式下，第一回路调光值设置键；
按键设置模式下，为“取消”键功能。
|
|
K2/上 |
按键调光模式下，第二回路调光值设置键；
按键设置模式下，为“上”键功能。
|
|
K3/左 |
按键调光模式下，第三回路调光值设置键；
按键设置模式下，为“左”键功能。
|
|
K4/下 |
按键调光模式下，第四回路调光值设置键；
按键设置模式下，为“下”键功能。
|
|
全开/确认 |
按键调光模式下，第一至四回路总开；
按键设置模式下，为“确认”键功能。
|
|
全关/右 |
按键调光模式下，第一至四回路总关;
按键设置模式下，为“右”键功能。
|
0-10v尺寸图

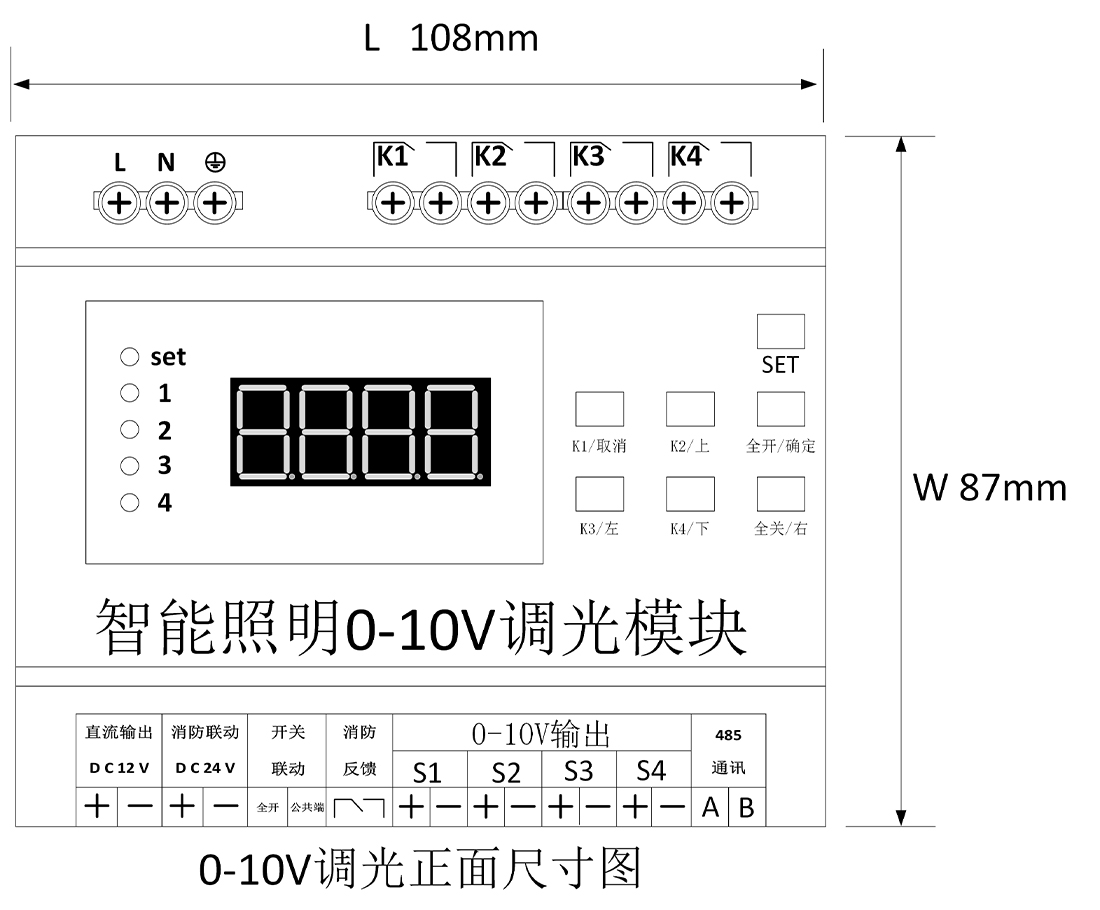

正面尺寸图

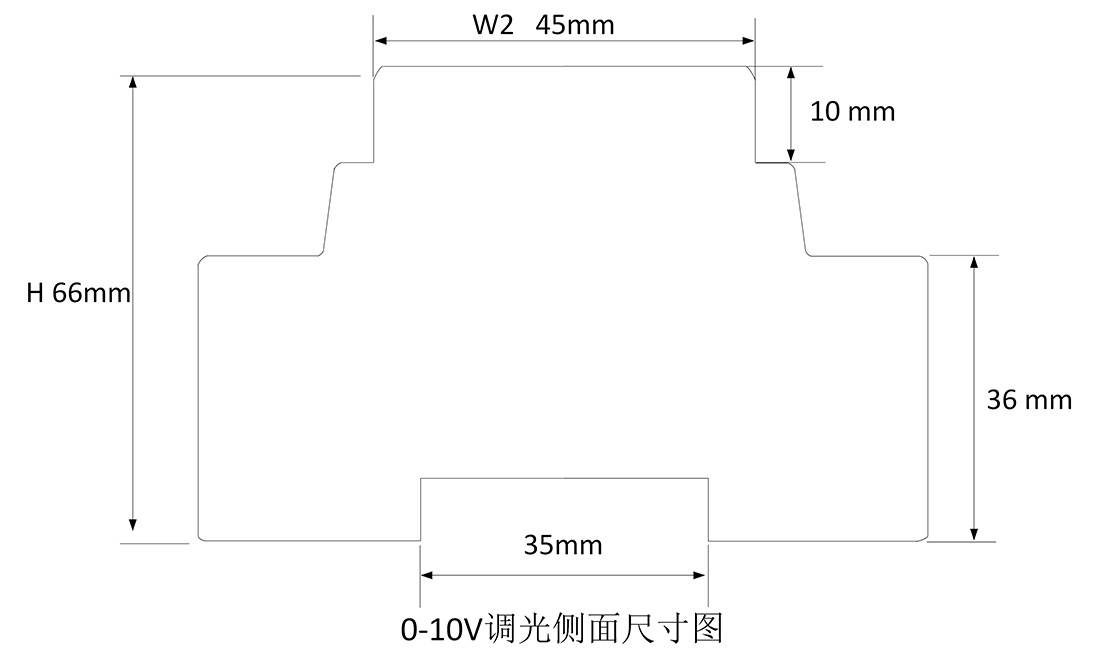

侧面尺寸图

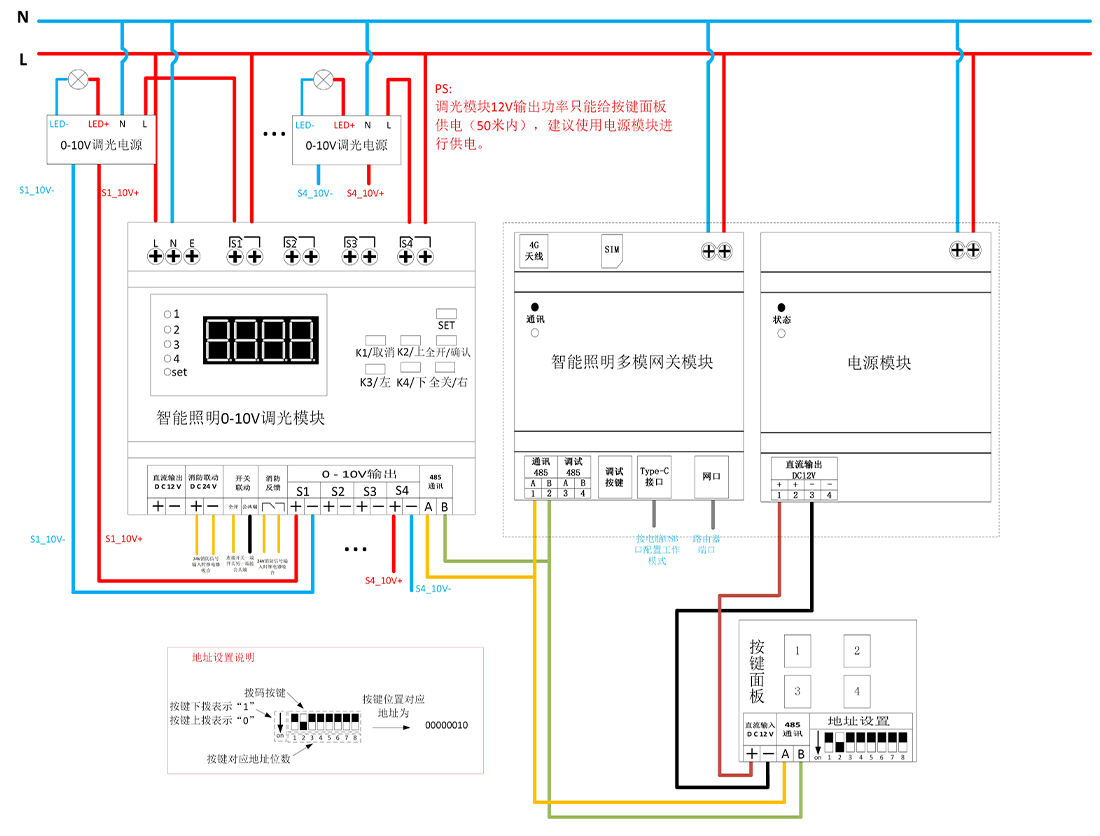

调光模块接线图
