工作电压

AC 220V±10%

标称电流

4路

安装方式

35mm标准导轨安装

通讯方式

RS485通讯总线，标准Moubus-RTU通讯协议

尺寸大小

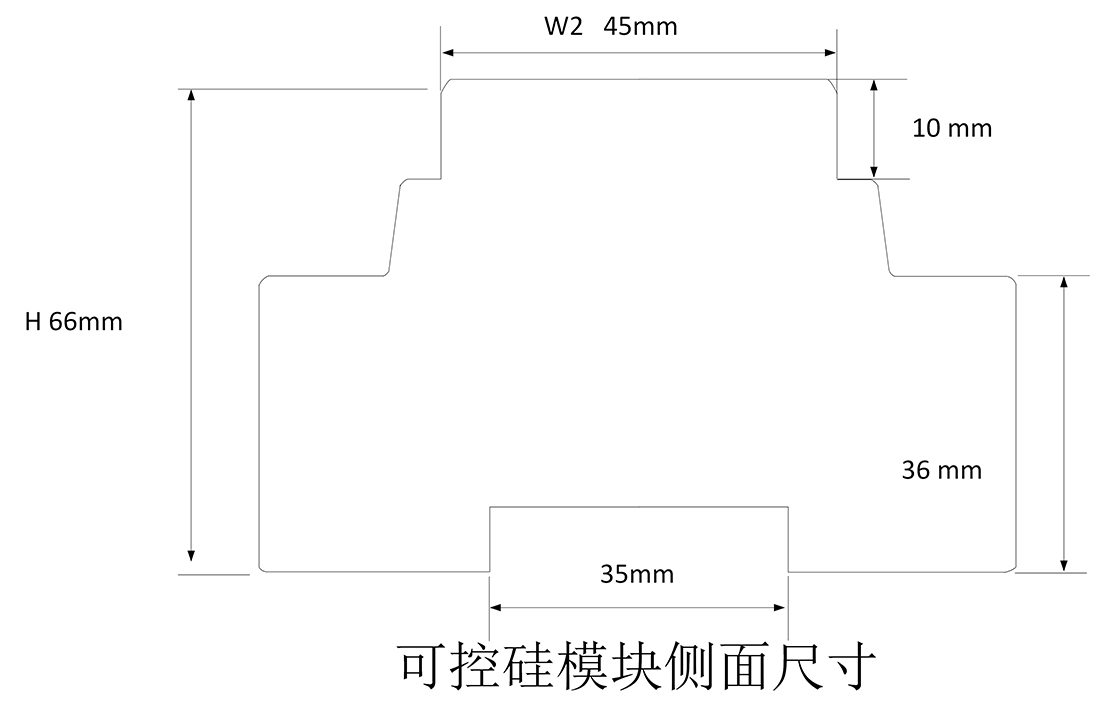

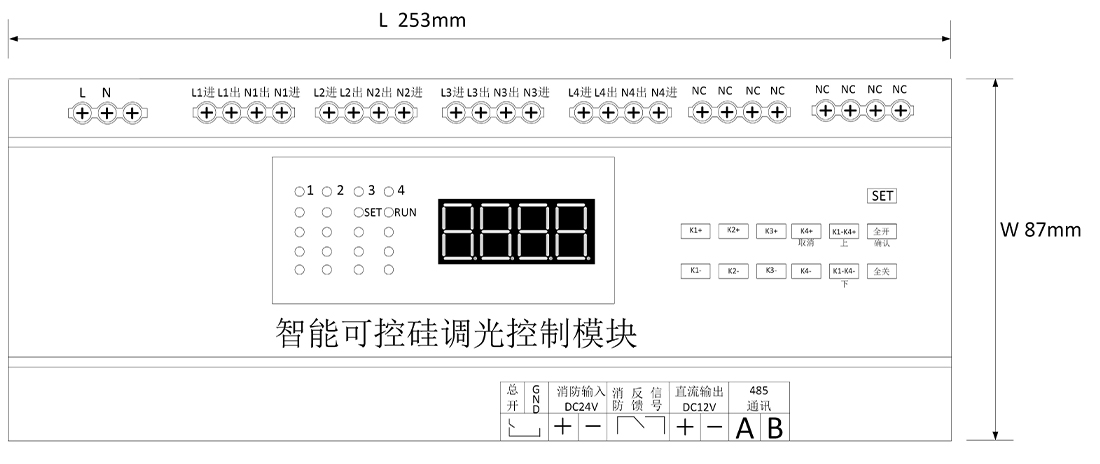

253*87*66mm

按键名称

详细功能定义

SET

按SET设置键进入参数设置界面

K1+

第1路调光值增加键

K1-

第1路调光值降低键

K2+

第2路调光值增加键

K2-

第2路调光值降低键

K3+

第3路调光值增加键

K3-

第3路调光值降低键

K4+/取消

第4路调光值增加键/取消

K4-

第4路调光值降低键

全开/确认

第1路至第4路调光值全开/确认

全关

第1路至第4路调光值全关

K1- K4+/上

第1路至第4路调光值同时增加/设置增加或参数翻页键

K1- K4-/下

第1路至第4路调光值同时降低/设置减少或参数翻页键

数码管字符

功能说明

字符范围

详细功能定义

1

第1路调光

0~100%

设置第一回路调光值

2

第2路调光

0~100%

设置第二回路调光值

3

第3路调光

0~100%

设置第三回路调光值

4

第4路调光

0~100%

设置第四回路调光值

A

模块地址

1~252

同一个网关下连接的模块地址不能设置相同的编号

b

开机状态

C

消防设置

d

波特率

出厂设置为1：19200（注意：默认值改动后，无法与系统控制，波特率请谨慎更改）

E

总关百分比

10-100%

当模块接收到总关协议代码时，模块调光值为此设定值的百分比

F

总开百分比

10-100%

当模块接收到总开协议代码时，模块调光值为此设定值的百分比

H

消防强启百分比

10-100%

当消防24V电压输入，消防设定为强启时，模块开启调光值为此设定值的百分比

J

调光值渐变延时

0.1-10S

每增加或减少调光值1%的执行时间，默认0.1S

L

恢复出厂设置

0、1

P

调光下限值

0~80

设置此值改变最低输出电压，设置此值时需将各回路的调光值调到零，改变参数后需重启模块

o

协议设置

0、1

C1

相位角度调整

第一回路

C2

相位角度调整

第二回路

C3

相位角度调整

第三回路

C4

相位角度调整

第四回路

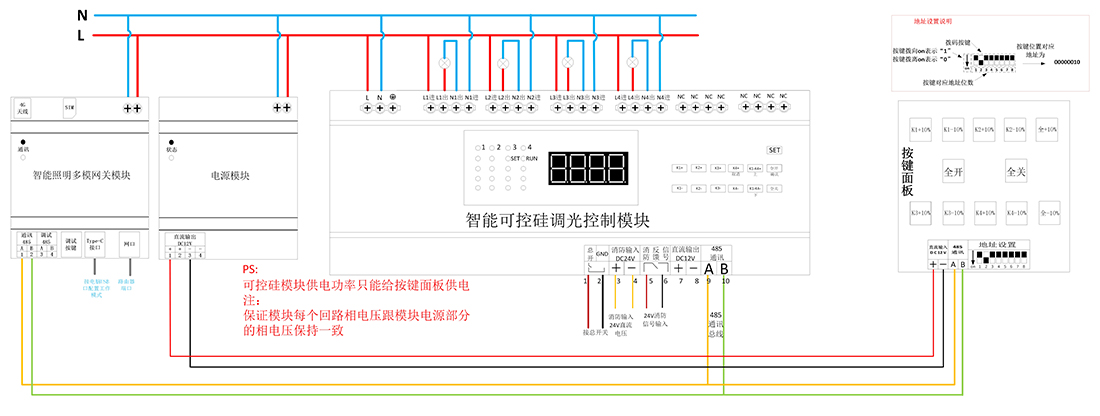

按键名称

详细功能

L1进N1进

第1回路AC 220V输入接线端

L1出N1出

第1回路调光值（负载端）输出接线端

L2进N2进

第2回路AC 220V输入接线端

L2出N2出

第2回路调光值（负载端）输出接线端

L3进N3进

第3回路AC 220V输入接线端

L3出N3出

第3回路调光值（负载端）输出接线端

L4进N4进

第4回路AC 220V输入接线端

L4出N4出

第4回路调光值（负载端）输出接线端

L

模块工作电压AC 220V火线输入接线端

N

模块工作电压AC 220V零线输入接线端

PE

接地输入接线端

指示灯

指示灯名称

工作状态说明

SET

设置指示灯

选择功能键，按下时对应的SET指示灯亮，再按SET设置键即可进入参数设置。SET指示灯灭时，可用按键进行调光。

RUN

运行指示灯

当系统启动后正常运行时，该指示灯亮起。

1

第1回路调光指示灯

根据第1回路调光值的变化，指示灯亮度随调光值改变。

2

第2回路调光指示灯

根据第2回路调光值的变化，指示灯亮度随调光值改变。

3

第3回路调光指示灯

根据第3回路调光值的变化，指示灯亮度随调光值改变。

4

第4回路调光指示灯

根据第4回路调光值的变化，指示灯亮度随调光值改变。
