产品描述
功能概述
智能照明控制系统由控制模块、时控模块、调光模块、场景控制面板、雷达模块、 4G网关模块、以太网网关等设备组成，将上述各种具备独立控制功能模块的通讯联接起来组成一个控制网络。产品具有远程集中控制与就地控制,消防联动(强启或强切可选),应急手动控制,掉电记忆，负载状态显示，自动控制，时间控制，场景设定 , 人体红外感应、光照度检测，功能特点：微波检测、 GPRS、无线透传、APP。
智能照明控制系统广泛应用于酒店、场馆、火车站、停车场、机场、会所、餐厅、别墅、学校、商业大楼、家庭等。
技术参数
|
工作电源 |
AC 220V |
|
回路输出 |
4路 |
|
安装方式 |
导轨安装 |
|
通讯方式 |
RS485通讯总线 |

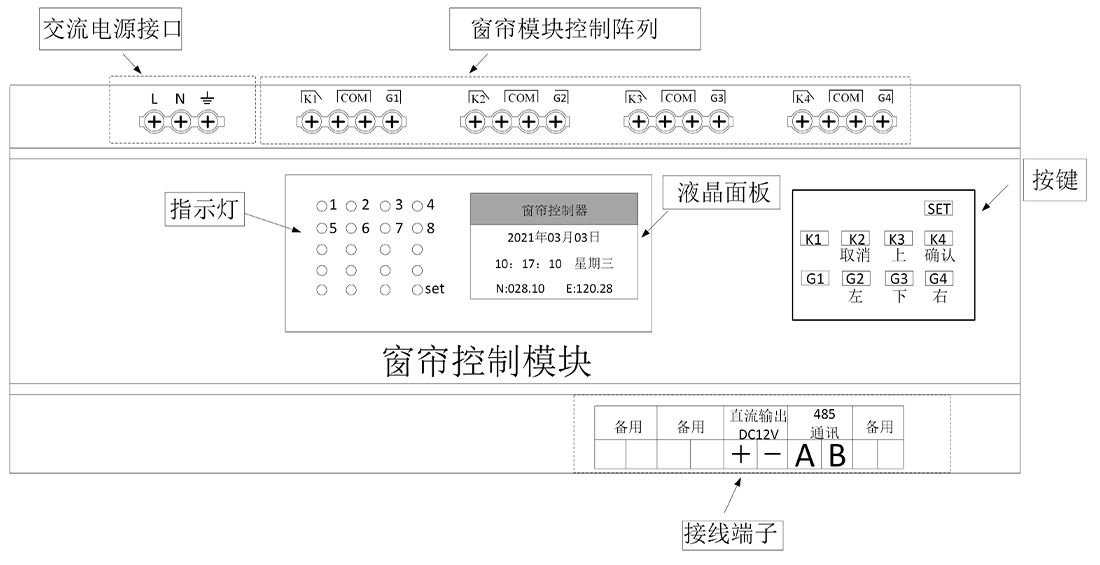

面板说明
按键定义
|
名称 |
功能说明 |
|
SET |
切换设置模式和开关模式，SET指示灯亮，进入设置模式 |
|
K1 |
第一回路正转 |
|
K2 /取消 |
第二回路正转/进入设置模式后，作为取消设置键 |
|
K3 /上 |
第三回路正转/进入设置模式后，作为“上”设置键 |
|
K4 /确认 |
第四回路正转/进入设置模式后，作为确认设置键 |
|
G1 |
第一回路反转 |
|
G2 /左 |
第二回路反转/进入设置模式后，作为“左”设置键 |
|
G3 /下 |
第三回路反转/进入设置模式后，作为“下”设置键 |
|
G4 /右 |
第四回路反转/进入设置模式后，作为“右”设置键 |
外观与尺寸

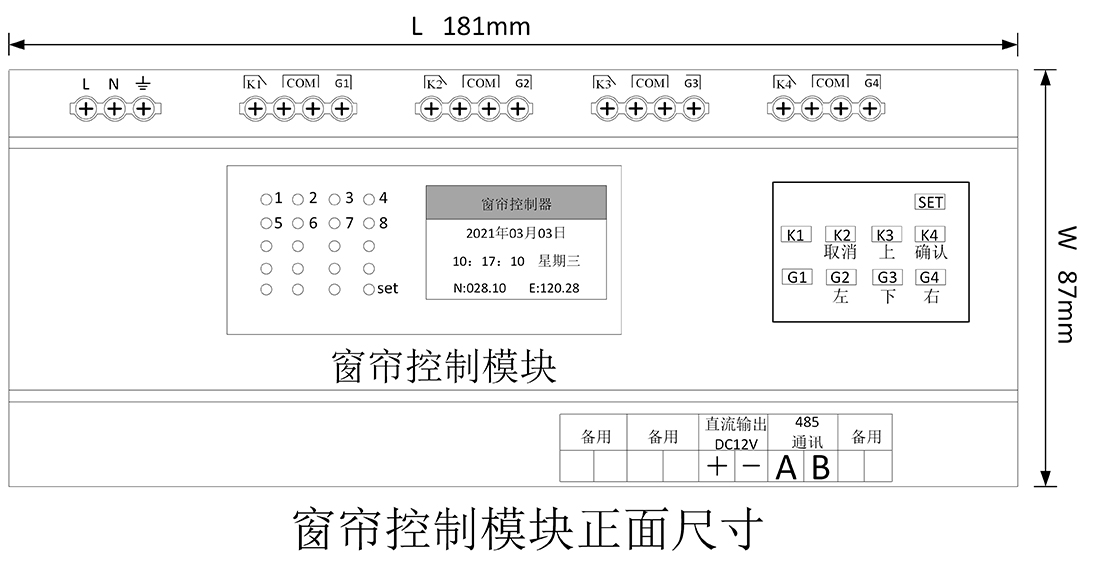

窗帘模块正面尺寸图

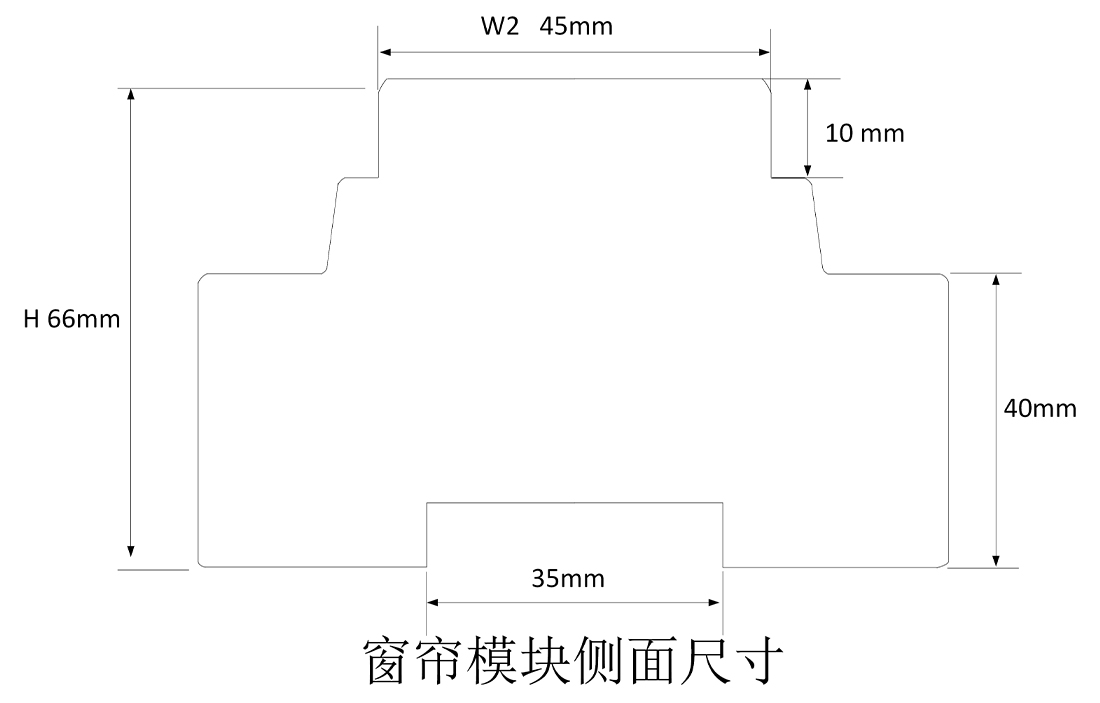

窗帘模块侧面尺寸图

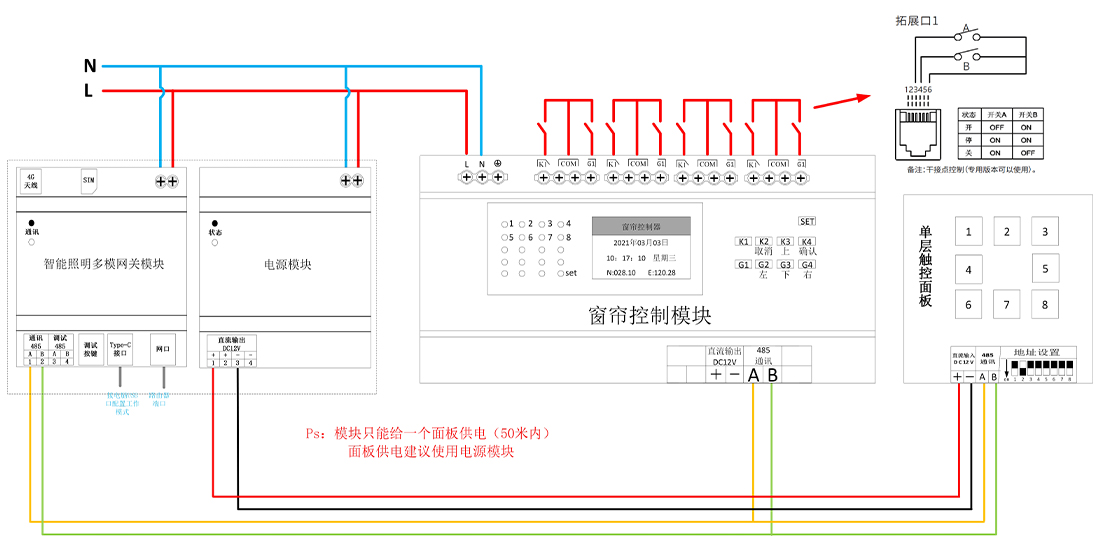

窗帘模块接线图
