产品简介

　　隔离加强型 485 中继器，兼容 RS485 标准，能够延长 RS-485 总线网络的通信距离，增加RS-485网络设备的个数，内置工业级技术的信号隔离电路及DC/DC隔离模块，能够提供高达 2500Vrms 的隔离电压，接口两端带有快速的瞬态电压抑制保护器，过欠压保护，过流保护等一体式保护电路设计，有效保护 RS-485接口，采用当今先进的 TV（STRANSIENT VOLTAGE SUPPR- ESSOR）瞬态电压抑制器，正常情况下 TVS 管呈高阻状态，当 TVS 管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNI-NG）和 ESD，提供每线 600W 的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了 RS-485 接口的高速传输。

产品应用

应用于主控机之间、主控机与单片机或外设之间构成点到点、点到多点远程多机通信网络，实现多机应答通信. 广泛地应用于工业自动化控制系统、一卡通、云台监控、门禁系统、消费系统、考勤系统、停车场系统、自助银行系统、公共汽车收费系统、公路收费站系统等等。

产品特点

兼容 RS485 标准；
电源、信号接口电路防呆设计，有效保护误接线导致产品损坏的问题；
能够延长 RS-485 总线网络的通信距离，大大提高整个 RS-485 网络的可靠性；
通信速率：300bps ~ 115200bps；
两端接口能够连接多达 256 个 RS-485 设备；
理想环境下通讯距离达 1800 米；
电源及数据流量指示灯，可检测故障点；
工作方式：异步半双工（RS-485）；
隔离加强型（隔离电压 2.5KVrms/500VDC 绝缘），采用专用 DCDC 模块，两端 RS-485 提供每线 600W 的防雷、浪涌、+/-15KV ESD 保护及防止共地干扰；
工业级设计，导轨式安装，优选进口元器件，全部表面贴装工艺；
内部带有零延时自动收发转换，自动识别数据流方向，不需要握手信号即可实现半双工模式转换。
工作环境: 0℃~60℃ 相对湿度 5%~95%
级联: RS485 端可以级联增强型的 RS485 设备 256 个。(实际应用中可以级联的设备数量取决于其他设备所采用的 485 芯片类型，目前普通 485 芯片可级联到 32个通信节点，增强型的可以级联到 256 个通信节点。当然，实际应用可以达到的节点数还和通讯环境、线材、通讯距离、通讯速率都有关系)。

产品参数说明

隔离电压	2.5KVrms/500VDC绝缘
通讯方式	RS485
通讯速率	300bps~115200bps
工作方式	0℃~60℃ 相对湿度5~95%
通讯距离	理想环境下达到1800m

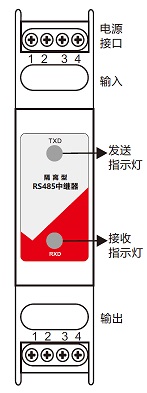

端口定义



电源引脚分配

端子序号	定义	信号说明
1	A	A（485 +）
2	B	B（485 -）
3	-	DC12v电源负
4	+	DC12v电源正

RS485引脚分配

端子序号	定义	信号说明
1	A	A（485 +）
2	B	B（485 -）
3	SGND	地线
4	SGND	地线

注意：本产品输出无负载电阻.因各使用场合负载电阻有所不同，一般为 120 欧姆。每个产品均有配套赠送终端电阻。
终端电阻的接法：先不接如果能稳定通讯就可以不接终端电阻，远距离通讯不稳定时，输入和输出的 485 口均 需并联一个终端电阻，一端接 A、一端接 B。如有手拉手接一串设备，则在最后一个设备上也并联一个终端电阻。

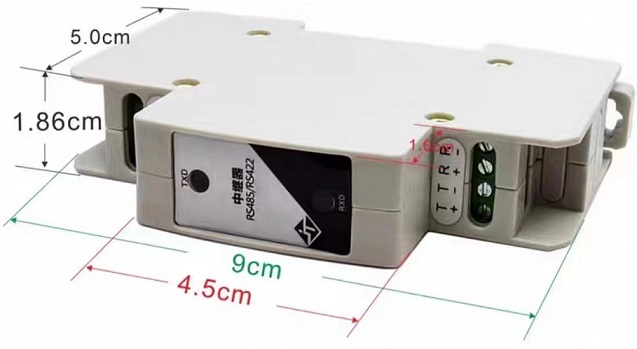

产品尺寸图



信号共地

同一个网段上的所有设备必须具有统一的信号地，以避免共模干扰。
集中供电时，把同一个网段上的所有电源(包括通讯设 备的自带电源)的直流负极直接接到一起组成公共信号 地，此时信号地即直流电源地。
单家独立供电时，把同一个网段上所有总线设备的地(黑线)引脚接在一起，由此组成公共信号地。

总线材料推荐选型

布线距离	信号线	电源线
200m内	2*0.3mm2，双绞，护套线	2*0.5mm2,平行,护套线
200-500	2*0.5mm2,双绞,护套线	2*0.75mm2,平行,护套线
500-1200	2*0.75mm2,屏蔽双绞,护套线	2*1.5mm2,平行,护套线
1200m以上	2*1.0mm2,屏蔽双绞,护套线 在1200处加中继器	2*1.5mm2,平行,护套线

调试方法

首先要确保设备接线正确，且严格合乎规范:
1.共地法：用 1 条线或者屏蔽线将所有 485 设备的 GND 地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2.终端电阻法：在最后一台 485 设备的 485+和 485-上并接 120 欧姆的终端电阻来改善通讯质量。
3.中间分段断开法：通过从中间断开来检查是否是设备负载过、多通讯距离过长、某台设备损害对整个通讯线路的影响等原因。
4.单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
5.更换转换器法：随身携带几个转换器，这样可以排除是否是转换器质量问题影响了通讯质量。
6.笔记本调试法：先保证自己随身携带的电脑笔记本是通讯正常的设备。替换客户电脑，来进行通讯，如果可以，则表明客户的电脑的串口有可能被损害或者受伤。

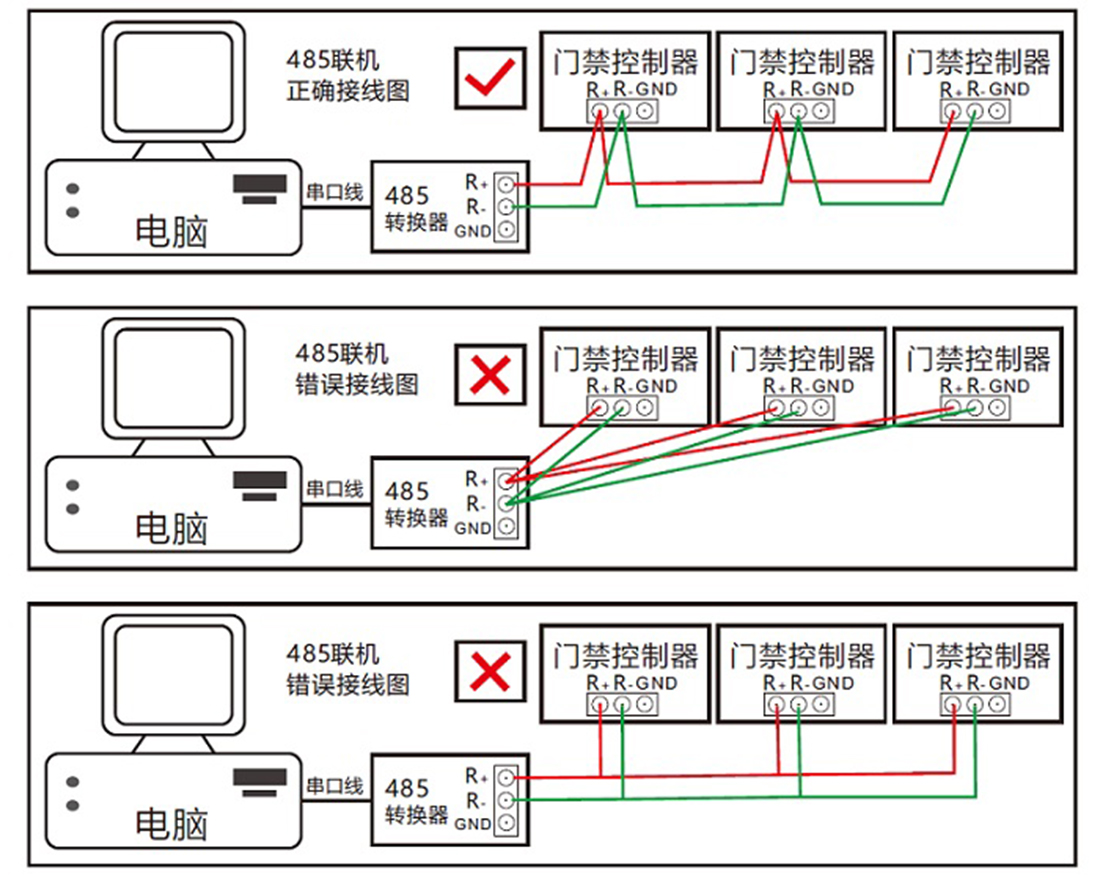

485正确布线图



布线注意事项：

1.485 通信线采用屏蔽网双绞线，总长不超过 1800 米。
2.布线尽量远离离压电线，尽量不要与电源线并行，更不能扎在一起。
3.485 总线一定要是手牵手式的总线结构，坚决杜绝星型连接和分叉连接。如需星型布线请加 485 集线器。
4.超出 30 台控制器或线长大于 500 米，必须采用 485 中继器。
5.交流供电的设备及机箱一定真是接地，而且接地良好。
6.用屏蔽线将所有 485 设备的 GND 地连接起来。
7.如果在通讯过程中不稳定，在最后一台设备的 4R+和 4R-上并接 120 欧姆的终端电阻。
