产品中心-浙江天康电子科技有限公司

4G网关

产品描述

产品简介

　　智能网络模块是基于GPRS无线通信控制方式，结合电脑、手机APP应用实现对照明模块的控制功能。可实现远程智能家居控制、户外照明控制、景观照明、仓库照明、楼宇亮化控制等。

产品功能

控制功能：远程控制灯开，灯灭。
查询功能：远程查询模块数据。
定时功能：设置定时开关。
场景：一键下发组合场景。

技术参数与接线端子说明

工作电压	DC 12V	DC 12V +	工作电源输入直流12V正极
通讯方式	RS485	DC 12V -	工作电源输入直流12V负极
安装方式	35mm导轨安装	485数据口A	通讯数据传输，与控制模块A连接
外形尺寸	738959mm	485数据口B	通讯数据传输，与控制模块B连接

4G网关安装说明

1.模块固定到导轨上后，接入12V直流工作电源，注意正负极不能接反。
2.网关模块的485数据接口A B和智能照明控制模块或智能照明时控模块的A B 对应连接，不能接反。
3.将天线接头和网关模块上 4G 天线接口对准拧紧。如果 4G 网关模块安装在密封的配电箱内，无法接收到网络信号，天线的信号接收端需要放到箱体外面有信号的地方。（4G 网关需要有信号，才可以进行正常通讯。）

外观与尺寸

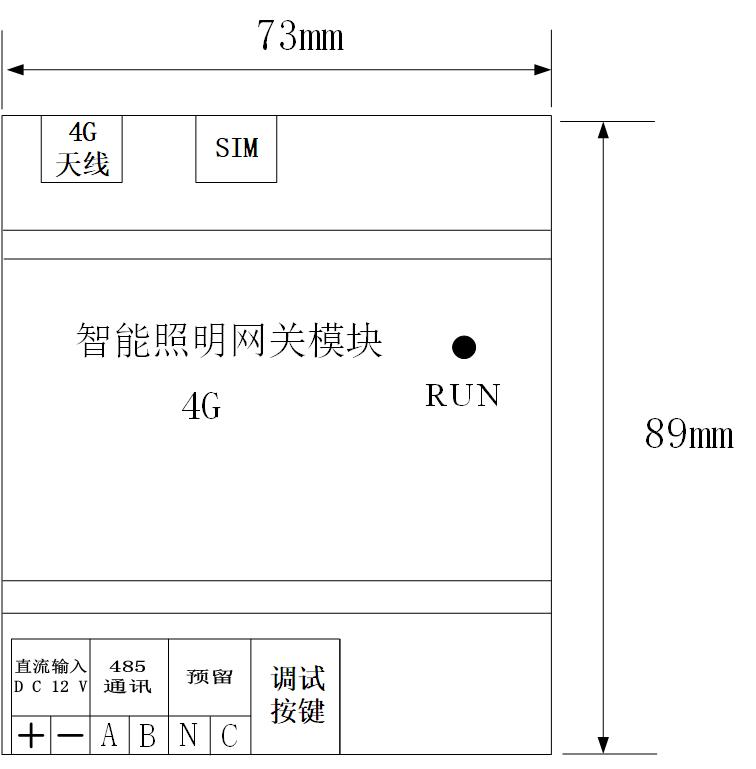

4G网关正面尺寸

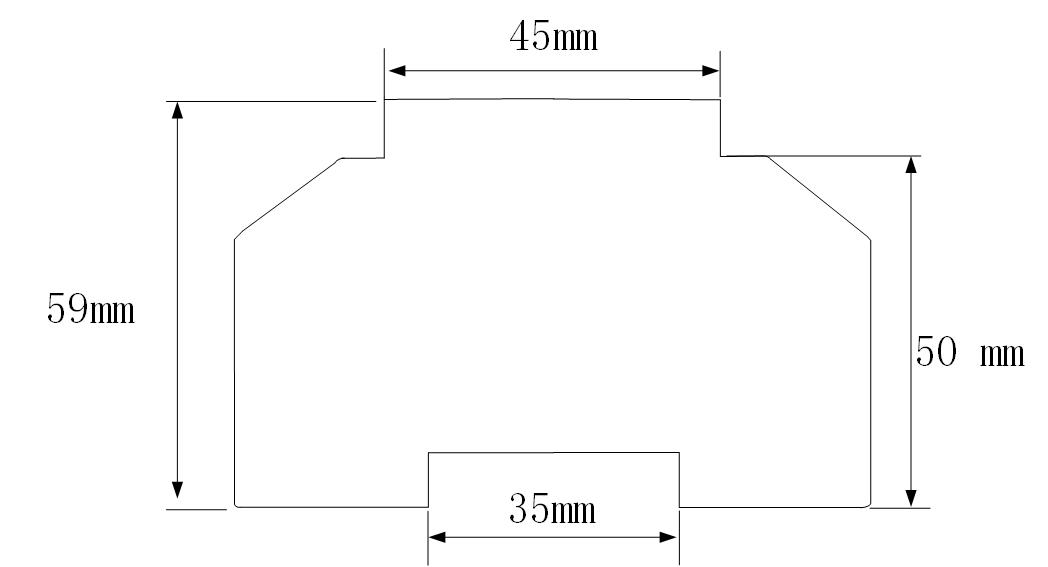

4G网关侧面尺寸

使用说明

4G 网关需要配合手机 APP或者云平台使用。具体操作步骤如下：

1.点击文件下载，下载智能照明 APP。
2.打开 APP （打开网址）填写用户名和密码。初次登入联系客服，询问登入信息。
3.智能照明 APP 内的网关绑定发货前已经添加，如需更改联系客服。

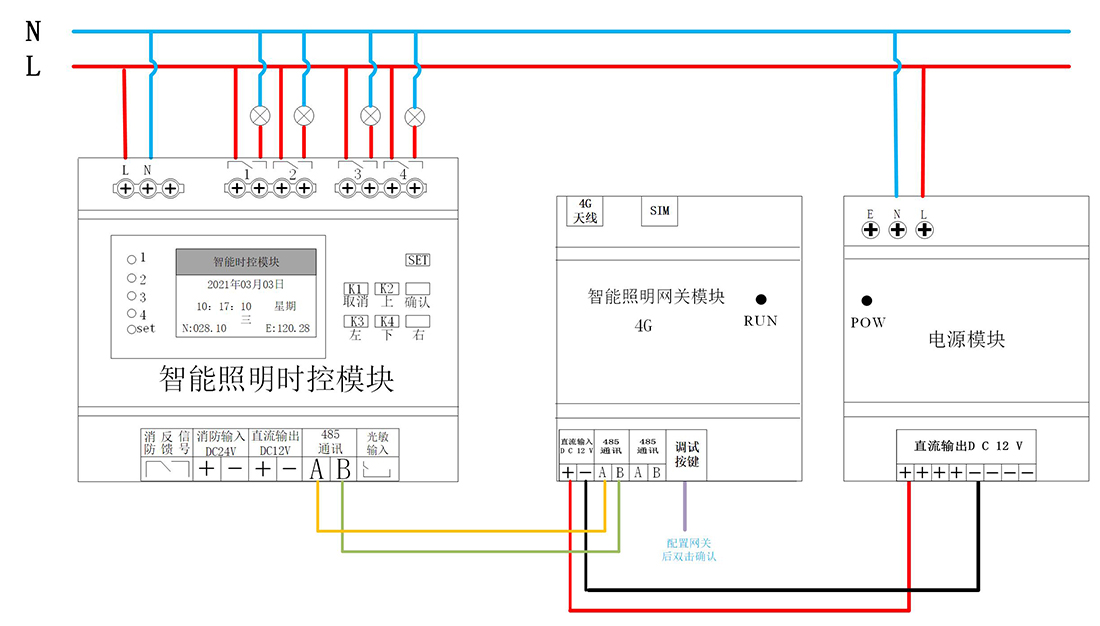

4G网关接线图
