产品简介

　　以太网关模块是基于以太网通信技术和485通信技术的通信模块，通过网关可实现PC端上位机和照明模块之间的通讯。配合上位机的丰富功能、可视化界面，可以实现对照明模块灵活控制、便捷交互。可以用于户外照明控制、景观照明、仓库照明、楼宇亮化控制。

功能概述

控制功能：远程控制灯开、灯灭。
查询功能：远程查询模块数据。
定时功能：设置定时开关。
场 景：一键下发组合场景。

技术参数

工作电压	DC 12V	DC 12V +	工作电源输入直流12V正极
通讯方式	RS485	DC 12V -	工作电源输入直流12V负极
安装方式	35mm导轨安装	485数据口A	通讯数据传输，与控制模块A连接
外形尺寸	73*89*59mm	485数据口B	通讯数据传输，与控制模块B连接

注意事项

1.模块固定到导轨上后，接入12V直流电源，注意正负级不能接反。
2.网关模块485数据口A B和智能照明控制模块或智能照明时控模块的A B对应连接、不能接反。
3.上位机和网关要在一个局域网中。

电脑参数设置

将以太网网关的485通信 A B（注意A接A, B接B,不能交叉接错）与照明模块端连接,网口与交换机、电脑连接好后，接通工作电压DC12v即可进行电脑设置。

1.使用电脑必须安装 Microsoft office2010办公软件。
2.关闭电脑防火墙
步骤:

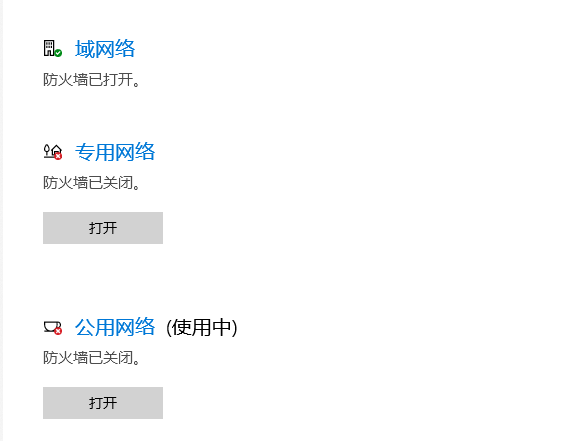

点击"开始" 控制面板 系统和安全 Windows防火墙打开(启用)或关闭Windows防火墙，将专用网络设置和公用网络设置的防火墙关闭,点击"确认"即可 。 如下图：



3.服务器 IP 常规设置（根据网关的出厂IP设置）
步骤:

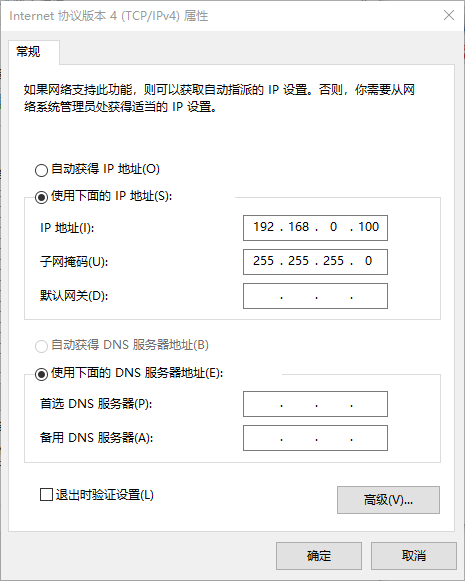

点击"开始" —— 控制面板 —— 网络和Internet —— 网络和共享中心 —— 访问类型:本地连接或(以太网) —— 属性 —— 协议版本4(TCP/IPV4) —— 使用下面的IP地址: 将IP地址输入 192.168.0 .100, 再点击子网掩码会自动填入数字点击"确认" 即可完成IP设置。设置好如下图



使用说明

本网关和上位机配套使用，首先需要让上位机监控电脑IP地址，然后建立上位机和网关之间的通讯，需要保证上位机可以访问到网关所在IP地址和网关可以访问到上位机所在IP地址，即电脑IP地址。

1.查询上位机所在电脑IP地址。具体步骤为：按组合键WIN+R打开运行窗口 —— 输入cmd——点击确认 —— 输入ipconfig按下回车。IPv4地址即为电脑IP地址。
2.配置上位机监控IP地址。点击文件下载，下载文件安装上位机软件。打开上位机，点击设置，配置IP和Port口，IP为电脑IP地址，Port口设置为9000，点击确认。
3.配置网关的访问IP。将网关的Mini USB口和电脑UBS口相连，电脑会读取到一个config.txt文件，将remote_ip改成上位机所在的电脑IP，保存，然后将断开12v电源和USB，重启网关。（断开电源和USB是配置网关的重要步骤。）
4.绑定网关设备的IP地址。在上位机界面点击设备列表，添加网关设备，该设备的网络状态显示在线，即可完成对网关的绑定。

USB端口	插入USB导向与电脑串口连接，用于配置网关
网口	用于接入电脑或交换机
调试按键	长按网关重启
RUN指示灯	当系统正常运行时，指示灯绿灯闪烁
电脑IP	remote_ip=192.168.0.100（出厂设置）
端口号	remote_port=9000（出厂设置）
网关IP	local_ip=192.168.0.x（出厂设置）

外观与尺寸

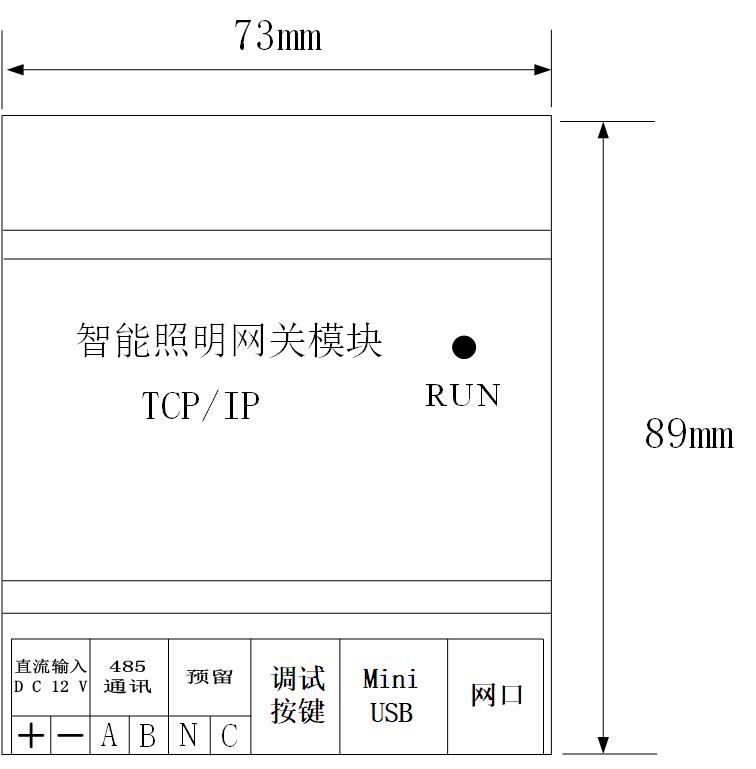

以太网网关正面尺寸

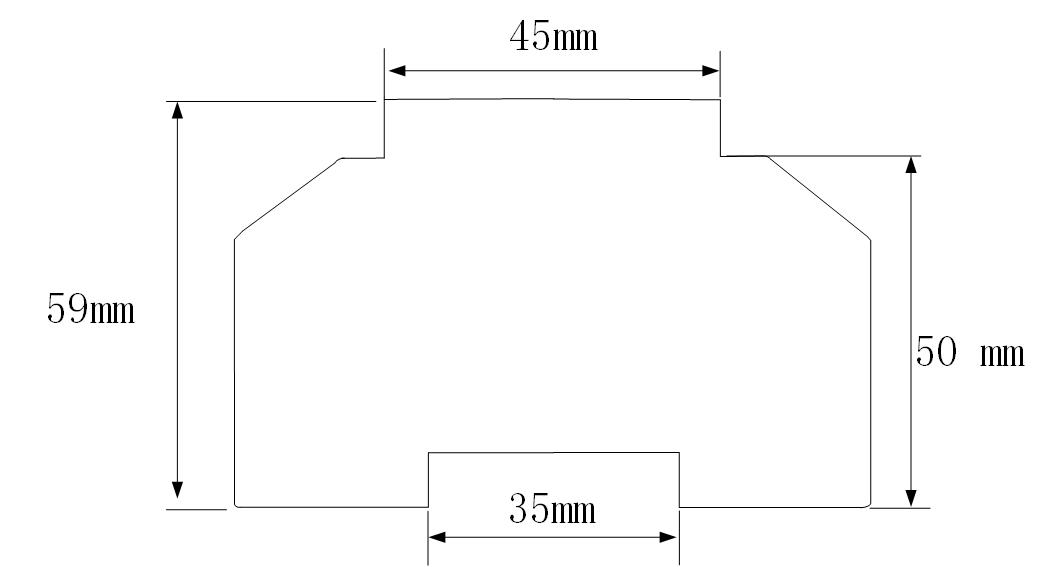

以太网网关侧面尺寸

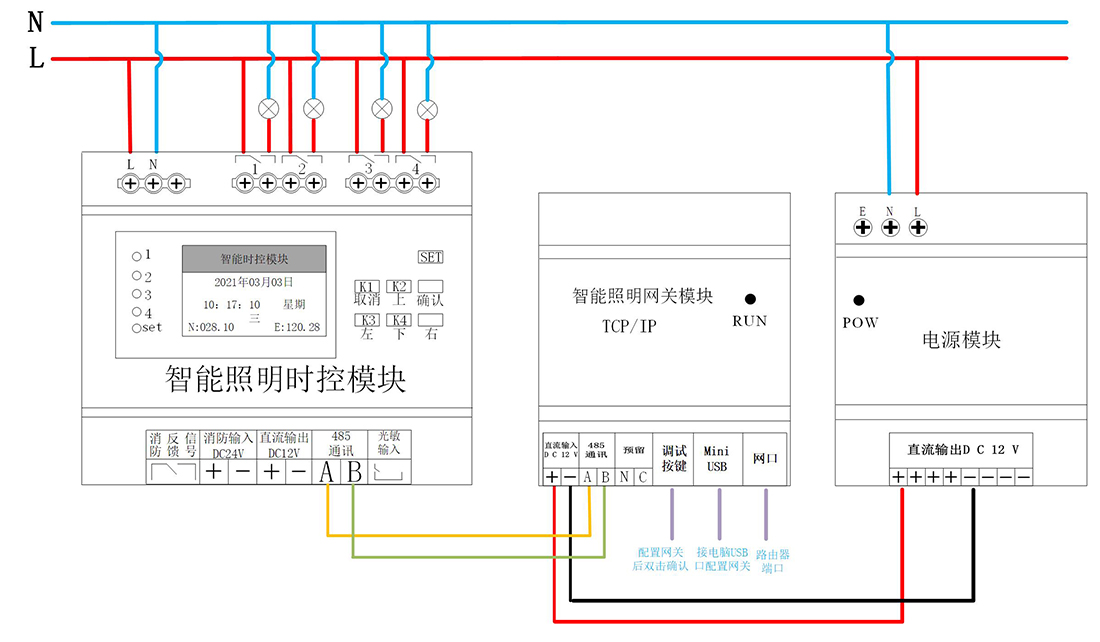

网关接线图
